Machines de réparation vanne par procédé de tournage

Diamètre du siège de vanne :
2,5 à 10 po. (6,35 – 254,0 mm)

Diamètre de la gorge de soupape :
3 à 10 po. (76,2, & 254 mm)

Option d’alimentation :
Électrique ou Hydraulique

CAPACITÉS

La machine VM8000 est conçue pour l’usinage sur site des sièges et des zones d’étanchéité des vannes de régulation Fisher et Dresser Masoneilan (ou de toute autre vanne de ce type). La machine se monte directement sur la vanne et la zone de gorges d’alésage allant de 63,5 à 254 mm 2,5 à 10 po) de diamètre.

Elle peut surfacer les sièges d’une largeur maximale de 19,05 mm (0,75 po) sans ajustement d’outil. La machine peut atteindre 406,4 mm (16 po) du haut au corps de la vanne et a une course d’alésage de 254 mm (10 po). La machine produit quasiment tous les types de finition, d’un fini fin à un angle de 40 pour les joints d’étanchéité.

Avec la machine de réparation de vannes VM8000, la réparation consiste à retirer le chapeau et la tige de la vanne, à appliquer un cordon de soudure inox dans le siège et les zones de joint de la vanne et à usiner le tout conformément aux spécifications originales du fabricant. Les cordons de soudure d’origine ne sont pas perturbés et ne nécessitent pas d’être à nouveau certifiés.

CARACTÉRISTIQUES

Les composants de la machine VM8000 comprennent le corps principal, l’unité d’entraînement rotatif, la barre de rotation, les fixations de montage et le jeu de porte-outils. Le couple d’usinage est fourni par l’unité d’entraînement rotatif, qui peut être à commande hydraulique ou pneumatique.

Le système d’avance axiale est contrôlé manuellement. Le cadran de contrôle de l’avancement est calibré en incréments de 0,0254 mm (0,001 po) et il peut être mis à zéro pour couper aux profondeurs précises spécifiées par les fabricants.

Le diamètre d’alésage est réglé avec le volant manuel en haut de la barre. Il est possible de faire plusieurs passages d’alésage sans retirer la machine pour ajuster l’outil.

Les localisateurs de broches dans les plaques de montage permettent un repositionnement précis du corps principal de la machine quand plusieurs configurations sont utilisées.

Comme la barre rotative tourne dans des roulements à aiguilles avec de faibles tolérances de réglage, la machine est donc capable d’usiner avec une grande précision.

Pendant les opérations d’alésage, l’ovalisation ne dépassera pas 0,0508 mm (0,002 po) sur toute la course.

Il est possible d’usiner les vannes profondes aves une longue barre rotative. L’avance radiale de la tête d’outil actionnée par le rack est automatique à 0,076 mm (0,003 po) par tour ou à 0,635 mm (0,025 po) par tour en manuel.

L’usinage de précision est obtenu avec le cadran de contrôle calibré de l’avance radiale situé au-dessus de la barre rotative.

INSTALLATION ET UTILISATION

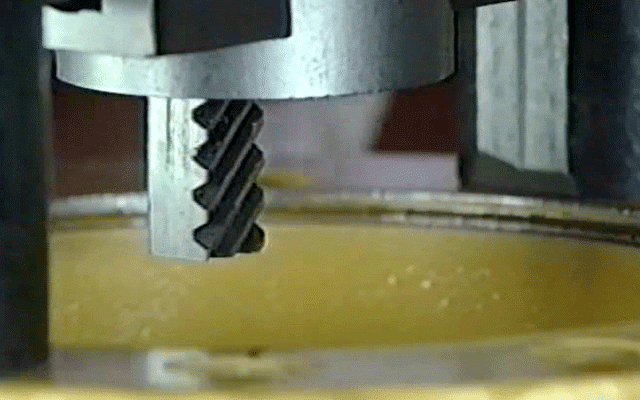

Retirez le chapeau et la tige de la vanne et montez la plaque de base du Modèle VM8000. Attachez, centrez et nivelez l’ensemble constitué par la plaque intermédiaire et le corps principal. Faites les coupes nécessaire pour préparer au soudage, en vous assurant que les anciennes soudures et toute la corrosion sont retirées. Retirez la VM8000 et appliquez les cordons de soudure nécessaires. Grâce au système de repérage des broches, la machine est connectée à la plaque intermédiaire dans un alignement parfait pour l’usinage de finition de toutes les zones de siège et de joint. La tête de coupe reste visible pendant les opérations d’usinage, l’opérateur a donc un parfait contrôle de toutes les opérations de surfaçage et d’alésage de précision.
