Notre BB5000 est l’aléseuse en ligne la plus compacte, la plus polyvalente et la plus puissante de sa catégorie. Elle est facile à installer et conçue pour accomplir des tâches difficiles dans des espaces trop petits pour la plupart des machines à aléser. Facile à paramétrer pour les opérations d’usinage complexes.
Diamètre de la barre :
57,2 mm (2,25 po)
31,8 mm (1,25 po), en option
Diamètre d’alésage :
38,1 à 609,6 mm (1,5 à 24 po)
Max. Course :
914,4 mm (36 po)
Couple à la barre :
565,4 Nm (417 pied par livre)
Options d’alimentation :
Électrique, Pneumatique ou Hydraulique
Installation rapide et facile
Composants modulaires qui simplifient l’installation.
Installation rapide et facile à l’aide de cônes d’installation en fonte et de supports à roulements sphériques de grande qualité.
Le système de fixation à roulement sphérique breveté permet une installation rapide, avec une tolérance de désalignement des roulements jusqu’à 5°.
Le temps d’installation généralement observé pour un opérateur expérimenté est d’au plus 30 minutes.
Puissant
Jusqu’à 881 Nm (650 pieds par livres) de couple à la barre, plus que tout autre outil portatif d’alésage de sa catégorie.
L’unité d’entraînement en rotation spécialement conçue permet une réduction d’engrenage à vis sans fin de 4/1 ou en option 12/1 pour un couple accru à toutes les vitesses
Conception flexible et de grande qualité
La conception à barre transversale permet de monter l’entraînement rotatif et l’unité d’entraînement n’importe où le long de la barre, même séparément.
Des supports à roulements sphériques robustes et brevetés garantissent une fixation rigide à la pièce à travailler, pour un usinage plus efficace.
Polyvalent
Extrêmement personnalisable pour répondre à une variété de besoins.
Disponible avec moteur électrique, servo, hydraulique ou pneumatique.
Moteur électrique réversible.
Processus de changement de moteur rapide et facile avec deux boulons.
Disponible avec des barres de longueur différentes, de 1 219,2 à 7 315,2 mm (4 à 24 po).
Les barres sont redressées et ont des trous d’outillage à broches carrées de 12 mm (0,5 po).
Des accessoires permettent à l’aléseuse en ligne BB5000 d’être utilisée pour l’alésage à l’aveugle, l’alésage en ligne, le perçage, le surfaçage et la réparation de vannes.
Un kit d’interface permet la fixation et l’alignement rapide des soudeuses automatiques pour rechargement d’alésage CLIMAX pour un soudage efficace.
Compact
Extrêmement compact et donc simple à utiliser dans des endroits étroits.
L’entrainement et l’alimentation peuvent être montés entre les roulements pour une utilisation dans des espaces encore plus confinés.

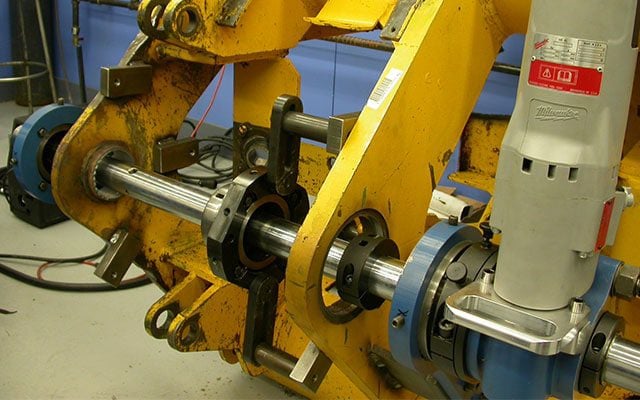

BB5000 Line Boring Machine Demo Video
BB5000 Line Boring Application Video

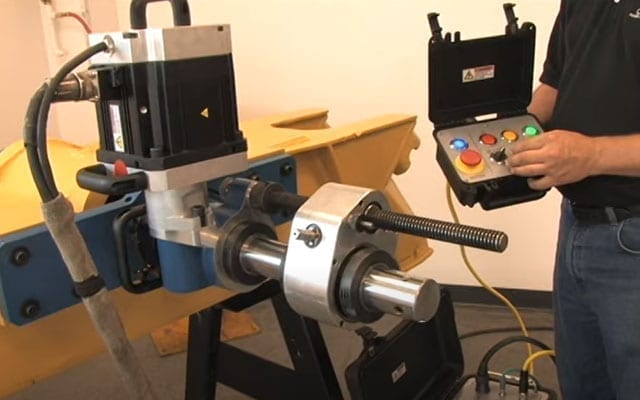

CLIMAX BB5000 Servo Motor
Accessing the clamping collar on your CLIMAX Line Boring Machine

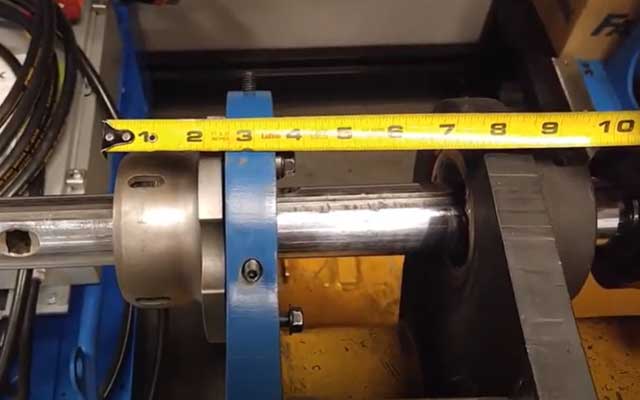

Technical Tips from Tim VanBergen: Low Clearance Application

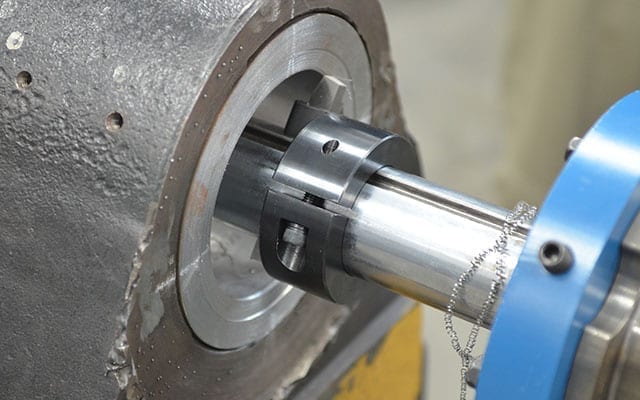

CLIMAX BB5000 Micro Adjust Boring Head LIVE Demo and Q&A

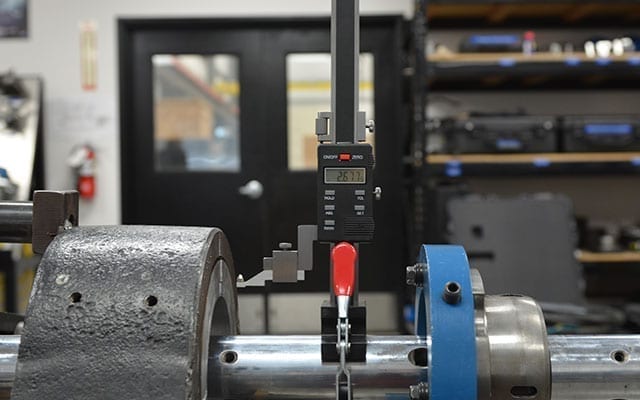

CLIMAX Bore Measuring Tool LIVE Q&A

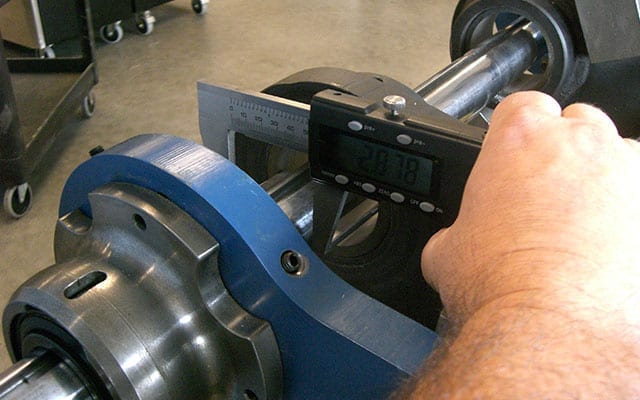

CLIMAX Bore Measuring Caliper LIVE Q&A
How to Sharpen High-Speed Tool Bits LIVE Q&A

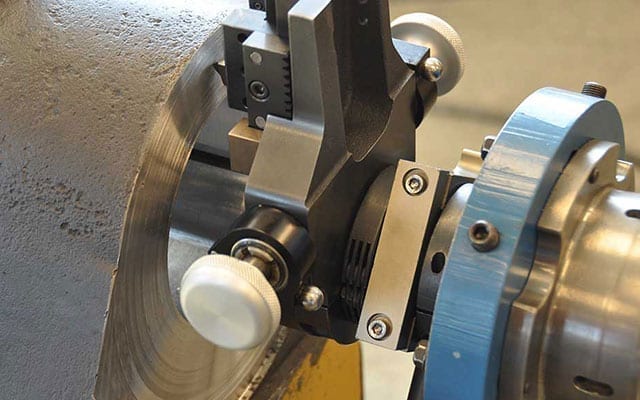

The CLIMAX BB5000 Facing Head and Grooving Tool Live Q&A
Tooling for your Line Boring Machine LIVE Q&A

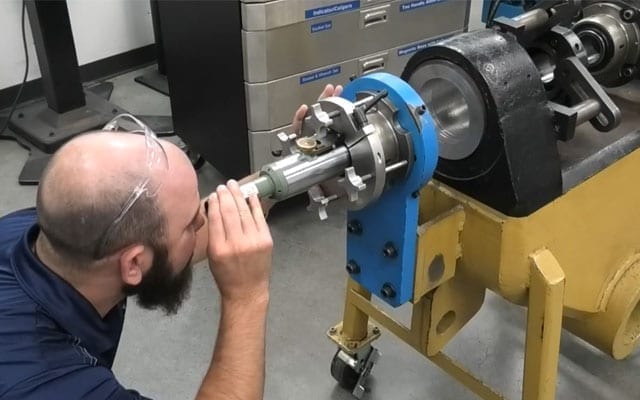

Brunson Optical Boring Alignment System Live Q&A

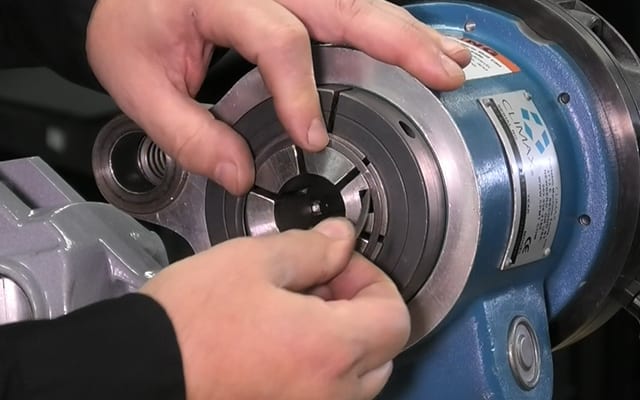

The CLIMAX BB5000 Small Bore Kit Live Q&A

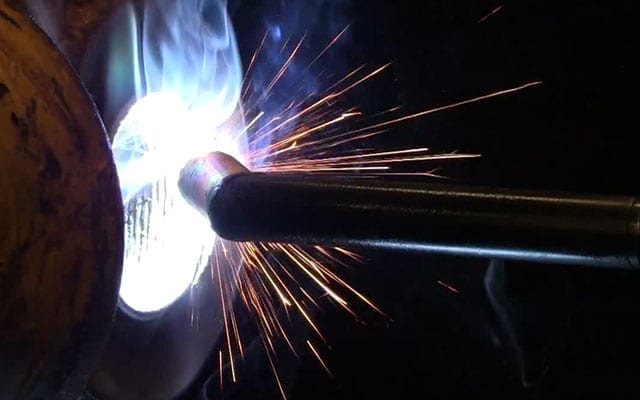

Boring and Bushing versus Auto Bore Welding LIVE Q&A
