APPLICATION : RÉPARATION DES ALÉSAGES D’EXCAVATEUR

APPLICATION : RÉPARATION DES ALÉSAGES D’EXCAVATEUR

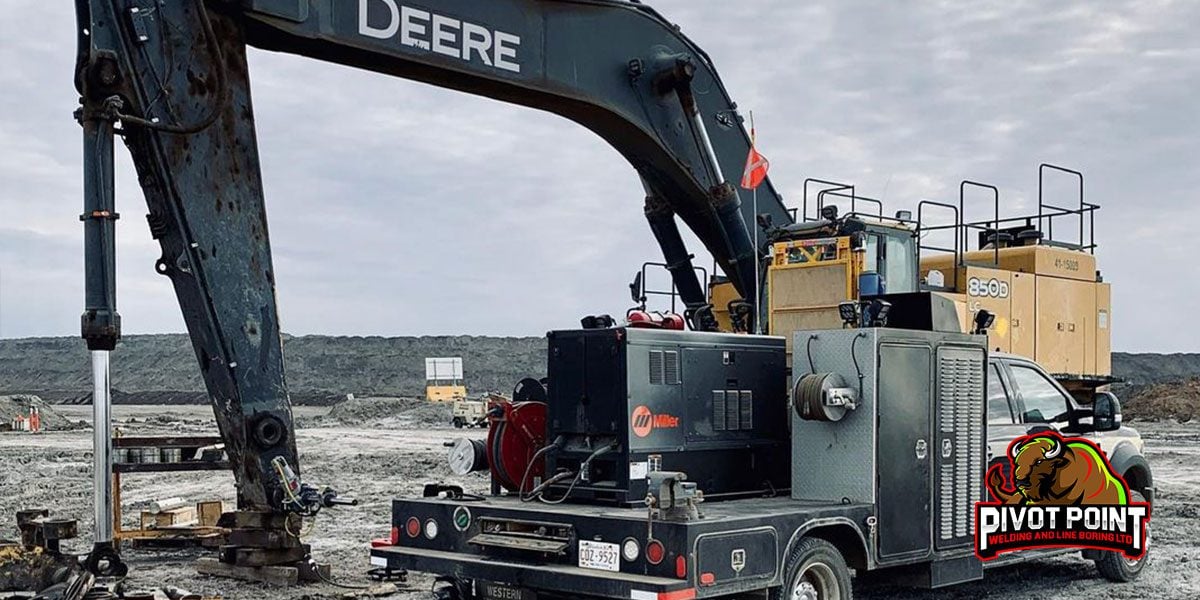

La société Pivot Point Welding and Line Boring Ltd à Fort McMurray, dans la province d’Alberta au Canada, utilise le système d’alésage en ligne BB5000 de CLIMAX pour réusiner les alésages de cet excavateur John Deere 850D. Pour ces réparations, le technicien utilise souvent une soudeuse automatique d’alésage similaire à la BORTECH BW3000 afin de souder les alésages avant de les réusiner selon les spécifications. Il peut être difficile de voir la BB5000 travailler ici sur le joint pivotant du bras de l’excavateur, mais c’est un très bon exemple d’une petite machine capable de résoudre un grand problème ! Plusieurs sociétés nous ont dit qu’un employé seul a été capable de refaire plus de 16 alésages en moins de 3 jours.


ALÉSEUSE EN LIGNE BB5000:

Notre BB5000 est l’aléseuse en ligne la plus compacte, la plus polyvalente et la plus puissante de sa catégorie. Elle est facile à installer et conçue pour accomplir des tâches difficiles dans des espaces trop petits pour la plupart des machines à aléser. Facile à paramétrer pour les opérations d’usinage complexes.

SPÉCIFICATIONSMÉTRIQUEPOUCES
Diamètre de la barre57,2 mm en option 31,8 mm2,25 po en option 1,25 po
Diamètre d’alésage38,1 – 609,6 mm1,5 – 24 po
Max. Course914,4 mm 36 po
Couple à la barre565,4 N•m417 pied par livre
Options d’alimentationÉlectrique, Pneumatique ou HydrauliqueÉlectrique, Pneumatique ou Hydraulique

Atouts du produit

Installation rapide et facile

  • Composants modulaires qui simplifient l’installation.
  • Installation rapide et facile à l’aide de cônes d’installation en fonte et de supports à roulements sphériques de grande qualité.
  • Le système de fixation à roulement sphérique breveté permet une installation rapide, avec une tolérance de désalignement des roulements jusqu’à 5°.
  • Le temps d’installation généralement observé pour un opérateur expérimenté est d’au plus 30 minutes.

Puissant

  • Jusqu’à 881 Nm (650 pieds par livres) de couple à la barre, plus que tout autre outil portatif d’alésage de sa catégorie.
  • L’unité d’entraînement en rotation spécialement conçue permet une réduction d’engrenage à vis sans fin de 4/1 ou en option 12/1 pour un couple accru à toutes les vitesses

Conception flexible et de grande qualité

  • La conception à barre transversale permet de monter l’entraînement rotatif et l’unité d’entraînement n’importe où le long de la barre, même séparément.
  • Des supports à roulements sphériques robustes et brevetés garantissent une fixation rigide à la pièce à travailler, pour un usinage plus efficace.

Polyvalent

  • Extrêmement personnalisable pour répondre à une variété de besoins.
  • Disponible avec moteur électrique, servo, hydraulique ou pneumatique.
  • Moteur électrique réversible.
  • Processus de changement de moteur rapide et facile avec deux boulons.
  • Disponible avec des barres de longueur différentes, de 1 219,2 à 7 315,2 mm (4 à 24 po).
  • Les barres sont redressées et ont des trous d’outillage à broches carrées de 12 mm (0,5 po).
  • Des accessoires permettent à l’aléseuse en ligne BB5000 d’être utilisée pour l’alésage à l’aveugle, l’alésage en ligne, le perçage, le surfaçage et la réparation de vannes.
  • Un kit d’interface permet la fixation et l’alignement rapide des soudeuses automatiques pour rechargement d’alésage CLIMAX pour un soudage efficace.

Compact

  • Extrêmement compact et donc simple à utiliser dans des endroits étroits.
  • L’entrainement et l’alimentation peuvent être montés entre les roulements pour une utilisation dans des espaces encore plus confinés.

L’aléseuse en ligne CLIMAX BB5000 est disponible à la vente ou à la location. Contactez un expert CLIMAX aujourd’hui pour obtenir de plus amples informations.

AFFICHER LE PRODUIT
