APPLICATION : RÉPARATION DE TURBINE À VAPEUR

27 Fév APPLICATION : RÉPARATION DE TURBINE À VAPEUR

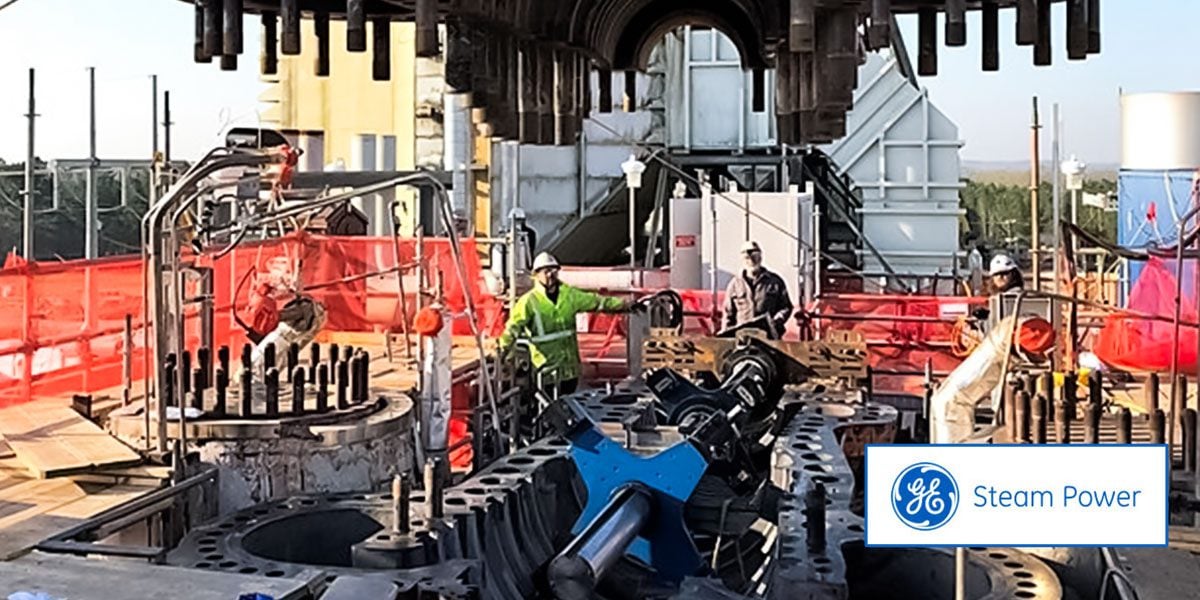

Il y a quelques années, William Higginbotham, à Scott, en Louisiane, et l’équipe de General Electric ont utilisé une aléseuse en ligne CLIMAX BB8000 personnalisée pour moderniser le boîtier d’une turbine à vapeur GE D11 sur le site d’une centrale électrique.

---

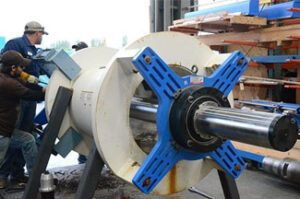

ALÉSEUSE EN LIGNE BB8100 Cette machine à aléser est un modèle de polyvalence, sa configuration est simple et flexible, son rapport poids / puissance est élevé et son fonctionnement à haute vitesse permet d’augmenter la productivité. Elle s’adapte à une vaste gamme de diamètres d’alésage de 368,3 à 2 174,2 mm (14,5 à 85,6 po).

SPÉCIFICATIONS	POUCES	MÉTRIQUE
Diamètre de la barre	203,2 mm	8 po
Diamètre d’alésage	368,3 à 2 174,2 mm	14,5 à 85,6 po
Max. Course	longueur de la barre	longueur de la barre
Couple à la barre	4 542 à 8 227 Nm	3 350 à 6 068 pieds par livre
Option d’alimentation	Hydraulique	Hydraulique

Avantages du produit

Puissant mais compact

• La puissance d’une machine fixe disponible sur le chantier pour relever les défis d’usinage les plus complexes en un temps record.
• En utilisant le moteur hydraulique de 185,3 cm³ (11,3 po ³), il produit un couple de 6 484.9 Nm (4 783 pieds par livre) à la barre, à 15,1 tr/min.
• Les composants compacts et modulaires permettent une installation rapide et facile, maximisant l’efficacité et minimisant les temps d’arrêt.

Polyvalent et flexible

• Alésage avec un diamètre compris entre 368,3 et 2 174,2 mm (14,5 et 85,6 po), et surfaçage entre 355,6 et 2 481,6 mm (14 à 97,7 po) avec différents outils de surfaçage.
• Les montages sur diamètres internes et externes sont dotés de roulements à manchons coniques fendus.
• Les fixations d’extrémité peuvent être ajustées avec précision à +/- 6,35 mm (0,25 po) pour centrer la barre.
• Les bras à double action en option pour alésage et surfaçage permettent d’aléser et de surfacer sans changer d’équipement. Des rainures carrées sur toute la longueur des bras d’alésage / surfaçage permettent un positionnement rapide n’importe où le long du bras. S’attache au porte-outil par compression-serrage pour conférer une stabilité maximale à l’outil.
• De nombreux paramètres permettent d’ajuster la machine. Le porte-outil, le demi-écrou, l’alignement du bras d’alésage / de surfaçage et le chariot à outil peuvent être ajustés pour optimiser les performances d’usinage.
• Le porte-outil peut être serré sur la barre pour les opérations de surfaçage. Pour les opérations d’alésage, le porte-outil peut être ajusté pour supprimer le jeu entre le porte-outil et la barre. Cette flexibilité assure également une rigidité maximale pour les deux opérations.
• Le porte-outil est conçu avec un cadre ouvert pour simplifier l’installation sur la barre d’alésage. Il peut être configuré pour utiliser soit la tête d’alésage, soit le nouvel ensemble bras d’alésage / surfaçage pour aléser et surfacer.
• – Avec une configuration des têtes d’alésage en tête ou en queue, 2 têtes d’alésage peuvent être utilisées simultanément.
• Les nouveaux bras à surfacer / aléser sont disponibles pour une couverture de surfaçage encore plus grande avec une course radiale plus longue. L’installation est rapide et facile, avec des outils à changement rapide disponibles dans le commerce, tant pour les opérations d’alésage que de surfaçage.
• Le bloc porte-outils très polyvalent accepte les outils communément trouvés dans l’industrie avec une tige carrée nominale de 25,4 mm (1 po).
• La tige à outil sur le bras d’alésage / surfaçage peut pivoter pour offrir une configuration d’usinage de flexibilité maximale (y compris certaines configurations en porte-à-faux).

Conception de grande qualité

• Comporte un porte-outils modulaire unique qui offre un nouveau niveau de résistance et de rigidité en canalisant les forces d’usinage directement dans la barre d’alésage au moyen de patins de guidage ajustables positionnés à des endroits stratégiques.
• Des barres chromées rigides et droites à 0,0254 sur 304,8 mm (0,001 po sur un pied).
• Barre percée de trous profonds avec cibles optiques disponible en option.
• Le demi-écrou réglable et amovible augmente la flexibilité du porte-outil. Le retrait facile du porte-outil permet l’usinage de plusieurs alésages.
• L’écrou de réglage du jeu d’entre-dents permet un réglage précis sur le terrain pour éliminer le jeu dans le porte-outil et prolonger la durée de vie de la machine.

L’aléseuse en ligne CLIMAX BB8100 peut être achetée ou louée. Contactez un expert CLIMAX dès aujourd’hui pour obtenir des informations supplémentaires.
