GUIDE : ALÉSAGE PARFAITEMENT ALIGNÉ

GUIDE : ALÉSAGE PARFAITEMENT ALIGNÉ

L’optimisation de l’alignement et de la précision peut être très difficile quand il s’agit de l’alésage des trous très éloignés. On peut utiliser une barre d’alésage extra-longue, mais il faudra compenser la déflexion (affaissement) sur une portée libre. Plus la portée est grande, plus la barre s’affaisse. D’autres solutions comme la corde à piano ou les inclinomètres ont leurs propres particularités et inconvénients.

Pour aboutir à un alignement avec précision sur de longues distances allant jusqu’à 15,2 mètres (50 pieds), la meilleure alternative est un outil d’alignement optique. Dans cet objectif, CLIMAX s’est associé à l’équipementier Brunson Instrument Company pour développer un outil d’alignement destiné à une utilisation sur l’aléseuse en ligne CLIMAX BB5000.

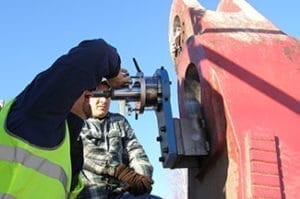

Le système Brunson est hautement portable ; il suffit d’un seul opérateur pour le déployer. Sa configuration est précise et facile, et ce même sur les sites difficiles, de sorte que vous pouvez surmonter les problèmes fréquents d’alésage de terrain associés aux gros équipements d’aujourd’hui.

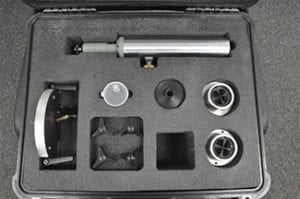

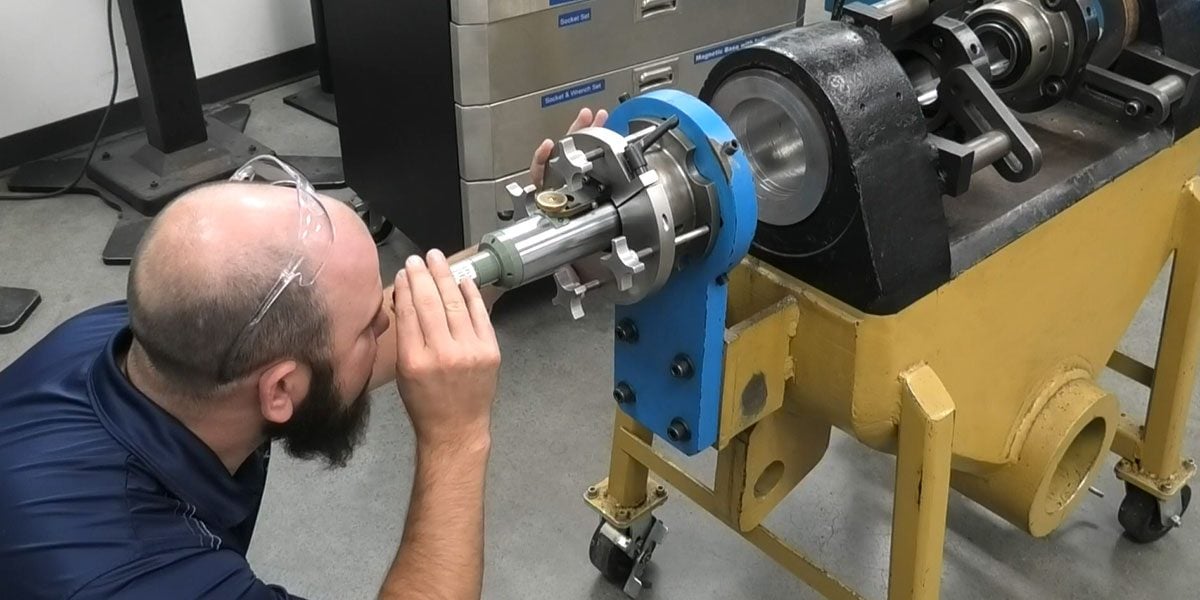

Comment ça marche ? De conception simple, l’outil est composé d’une lunette, d’un dispositif d’alignement et d’au moins deux cibles. Le déploiement est relativement simple. Tout d’abord, le dispositif d’alignement est monté dans le roulement BB5000. Ensuite, la lunette est placée dans le dispositif d’alignement et fixée avec une sangle de sécurité. Les cibles filaires ont été conçues avec un diamètre extérieur de 2,25 pouces (57,2 mm), la même taille qu’une barre d’alésage standard sur l’aléseuse en ligne BB5000.

Une fois que la lunette et les cibles filaires sont en place, l’alignement s’affine grâce à quatre vis de réglage de précision sur le dispositif d’alignement. Cette configuration facile permet de gagner du temps et augmente la précision du travail.

La combinaison de l’aléseuse en ligne CLIMAX BB5000 et du kit d’alignement de barres d’alésage Brunson offre aux opérateurs du monde entier des performances éprouvées et inégalées. Le système Brunson est disponible à l’achat ou à la location. Contactez un expert CLIMAX aujourd’hui pour obtenir de plus amples informations.
