28 Sep APPLICATION : RÉPARATION DEGODETS

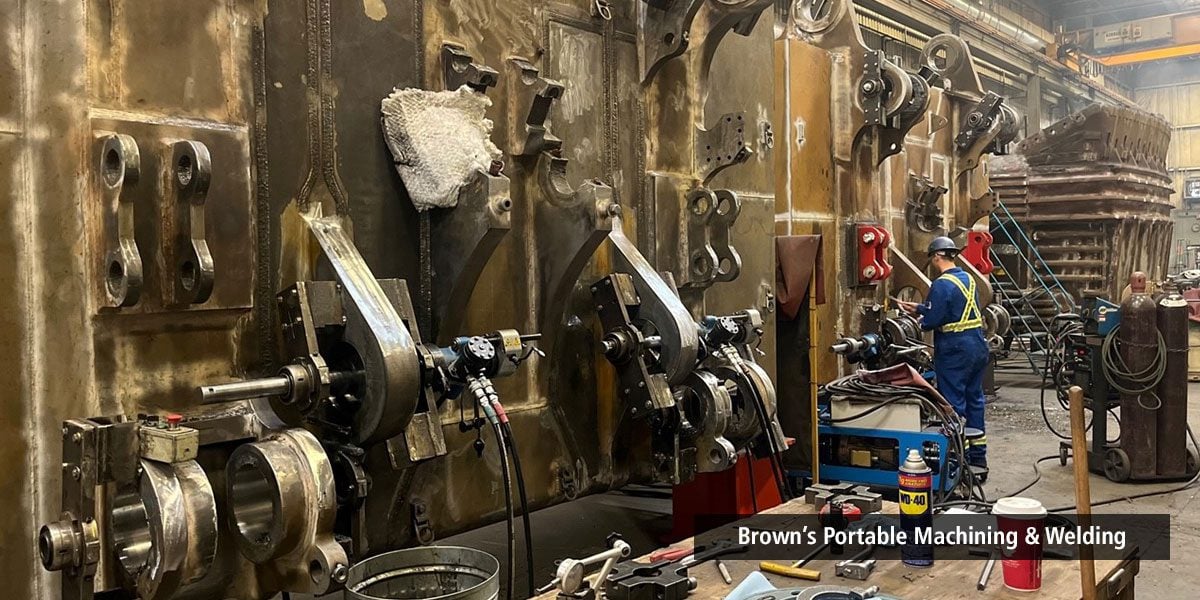

Brown’s Portable Machining & Welding originaire de Edmonton, Alberta, utilise huit (8) installations d’aléseuses en ligne CLIMAX BB5000 pour remettre à neuf deux godets de 58,5 mètres (64 yards) d’une pelleteuse à câble électrique Caterpillar 7495 à Fort McMurray. Ces godets ont 24 alésages et nécessitent 13 à 14 configurations afin de tout réusiner, avec plusieurs alésages nécessitant un revêtement, allant de 101,6 à 279,4 mm (4 à 11 pouces).
« Pour l’usinage sur site, nous avons la capacité d’usiner deux godets à la fois avec cinq kits BB5000 et une grande quantité de près de soixante (60) roulements BB5000. Nous sommes également en train de nous agrandir avec un nouvel atelier d’usinage CNC complet de 1 500 mètres carrés (16 000 pieds carrés) afin d’aider nos clients. » a déclaré Scott Brown.

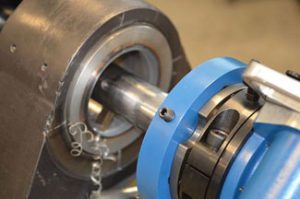

Notre BB5000 est l’aléseuse en ligne la plus compacte, la plus polyvalente et la plus puissante de sa catégorie. Elle est facile à installer et conçue pour accomplir des tâches difficiles dans des espaces trop petits pour la plupart des machines à aléser. Facile à paramétrer pour les opérations d’usinage complexes.
| SPÉCIFICATIONS | MÉTRIQUE | POUCES | |||
| Diamètre de la barre | 57,2 mm en option 31,8 mm | 2,25 po en option 1,25 po | |||
| Diamètre d’alésage | 38,1 – 609,6 mm | 1,5 – 24 po | |||
| Max. Course | 914,4 mm | 36 po | |||
| Couple à la barre | 565,4 N•m | 417 pied par livre | |||
| Options d’alimentation | Électrique, Pneumatique ou Hydraulique | Électrique, Pneumatique ou Hydraulique |
Atouts du produit
Installation rapide et facile
- Composants modulaires qui simplifient l’installation.
- Installation rapide et facile à l’aide de cônes d’installation en fonte et de supports à roulements sphériques de grande qualité.
- Le système de fixation à roulement sphérique breveté permet une installation rapide, avec une tolérance de désalignement des roulements jusqu’à 5°.
- Le temps d’installation généralement observé pour un opérateur expérimenté est d’au plus 30 minutes.
Puissant
- Jusqu’à 881 Nm (650 pieds par livres) de couple à la barre, plus que tout autre outil portatif d’alésage de sa catégorie.
- L’unité d’entraînement en rotation spécialement conçue permet une réduction d’engrenage à vis sans fin de 4/1 ou en option 12/1 pour un couple accru à toutes les vitesses
Conception flexible et de grande qualité
- La conception à barre transversale permet de monter l’entraînement rotatif et l’unité d’entraînement n’importe où le long de la barre, même séparément.
- Des supports à roulements sphériques robustes et brevetés garantissent une fixation rigide à la pièce à travailler, pour un usinage plus efficace.
Polyvalent
- Extrêmement personnalisable pour répondre à une variété de besoins.
- Disponible avec moteur électrique, servo, hydraulique ou pneumatique.
- Moteur électrique réversible.
- Processus de changement de moteur rapide et facile avec deux boulons.
- Disponible avec des barres de longueur différentes, de 1 219,2 à 7 315,2 mm (4 à 24 po).
- Les barres sont redressées et ont des trous d’outillage à broches carrées de 12 mm (0,5 po).
- Des accessoires permettent à l’aléseuse en ligne BB5000 d’être utilisée pour l’alésage à l’aveugle, l’alésage en ligne, le perçage, le surfaçage et la réparation de vannes.
- Un kit d’interface permet la fixation et l’alignement rapide des soudeuses automatiques pour rechargement d’alésage CLIMAX pour un soudage efficace.
Compact
- Extrêmement compact et donc simple à utiliser dans des endroits étroits.
- L’entrainement et l’alimentation peuvent être montés entre les roulements pour une utilisation dans des espaces encore plus confinés.
L’aléseuse en ligne CLIMAX BB5000 est disponible à la vente ou à la location. Contactez un expert CLIMAX aujourd’hui pour obtenir de plus amples informations.
