01 Déc La reine des Fraiseuses linéaire – Partie 1 : Fraiseuse en ligne sur portique CLIMAX
Les fraiseuses CLIMAX sont conçues pour être installées rapidement et facilement, donc si vous faites bien attention aux procédures d’installation et d’alignement, votre machine sera prête à offrir des possibilités de fraisage précis et polyvalent sur site.
« La LM6200 est extrêmement modulaire » – Je l’appelle la machine Lego parce que je peux la transformer en de multitudes configurations. Pendant l’installation, tirez parti des sections de banc ouvrables en mode portique ou ajoutez des sections de banc pour usiner de longues surfaces avec un minimum de préparation. » – John Savko, Formateur Produits
Quand vous vous préparez à fraiser des surfaces de montage critiques, quelques étapes clés et quelques vérifications vont vous permettre d’être sûr d’obtenir le résultat voulu.
Pour commencer :
-
-
- Établissez une base solide sur laquelle vous allez installer le banc principal.
- Alignez le banc sur la pièce à usiner (pour ce faire vous pouvez utiliser un système optique, un laser, un niveau à bulle ou d’autres dispositifs).

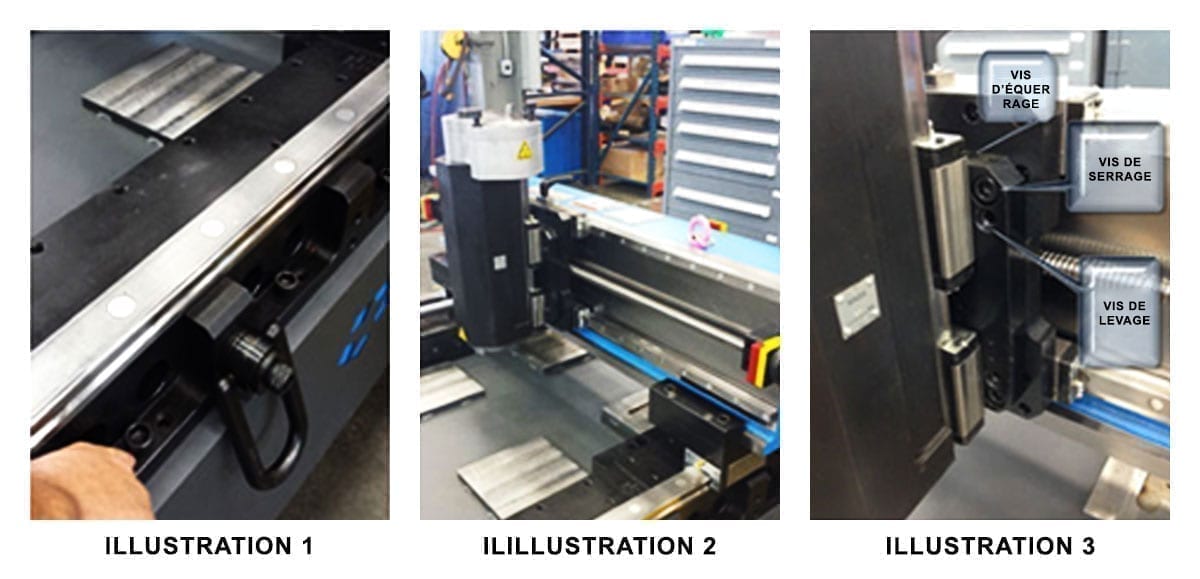

- Utilisez les vis vérins et de maintien du banc pour plaquer ou éloigner la pièce à usiner jusqu’à ce qu’elle soit alignée (Illustration 1).
-
Le banc, désormais aligné sur la pièce à usiner, sert de base à tous les autres alignements. Il est donc essentiel que ce premier alignement soit parfaitement exécuté. Une fois que cela est fait :
-
-
- Montez le bras d’usinage sur la plaque chariot du banc et vérifiez que les deux rails du banc sont bien parallèles (alignés) en utilisant un palpeur le long du banc.
- Montez la tête de fraisage perpendiculairement au plan du banc.
- Cet ensemble est monté sur la glissière latérale de l’axe Y (Illustration 2).
- Ajuster « l’équerrage » au moyen des vis dans l’ensemble de la tête de fraisage (Illustration 3).
-
Avez-vous des questions sur des aspects de la configuration de votre fraiseuse que nous n’avons pas abordés ici ? Ou souhaitez-vous en savoir plus sur un autre de nos produits ? Contactez nous aujourd’hui et nous vous recontacterons rapidement !
La semaine prochaine : Nous nous pencherons plus en détails sur l’ensemble de la tête de fraisage et sur la manière d’obtenir les résultats souhaités quand vous commencez à usiner avec votre fraiseuse CLIMAX.
