01 Dez Master Fräsmaschine Teil 1: CLIMAX Lineare Portalfräsmaschinen
CLIMAX Fräsmaschinen sind für eine schnelle und einfache Einrichtung konzipiert, sodass Ihre Fräsmaschine bei entsprechender Beachtung der Verfahren für Einrichtung und Ausrichtung präzise und vielseitige Fräsarbeit ermöglicht.
„Die LM6200 ist ein modulares Biest – ich nenne sie die Lego-Maschine, weil man sie in so vielen verschiedenen Konfigurationen aufbauen kann. Nutzen Sie während des Einrichtens die Vorteile des teilbaren Maschinenbettes in den Portalfräsmodus, oder das Hinzufügen von Maschinenbettelementen, um eine lange Fläche mit minimalen Umrüstzeiten zu bearbeiten.“ – John Savko, Produktausbilder
Bei der Vorbereitung auf das Fräsen kritischer Montageflächen helfen ein paar wichtige Schritte und Prüfpunkte, um ein erfolgreiches Ergebnis zu gewährleisten.
Um zu beginnen:
-
-
- Schaffen Sie eine solide Grundlage für die Montage des Maschinenbettes.
- Richten Sie das Maschinenbett am Werkstück aus, das Sie bearbeiten möchten (Sie können Optics, einen Laser, eine Wasserwaage oder ein anderes Mittel zum Ausrichten verwenden).

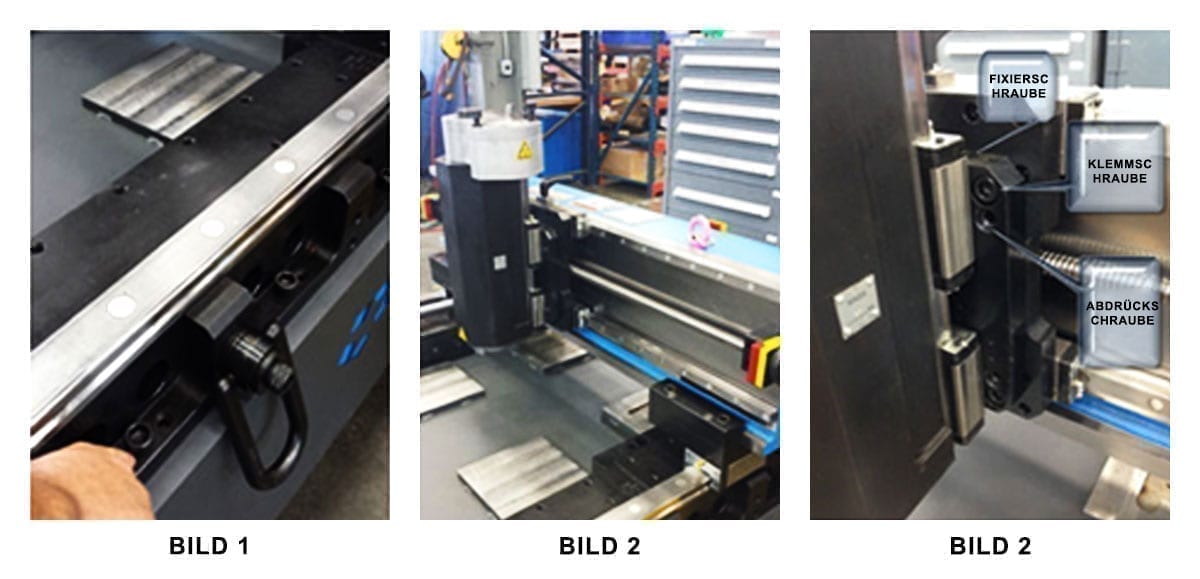

- Verwenden Sie die Schrauben am Maschinenbett, um es an das Werkstück auszurichten (Abbildung 1).
-
Das Maschinenbett, das nun zum Werkstück ausgerichtet ist, dient als Grundlage für alle anderen Ausrichtungen, weshalb diese grundlegende Ausrichtarbeit besonders sorgfältig durchgeführt werden muss. Wenn dies erreicht ist:
-
-
- Montieren Sie den Querbalken (RAM) auf den Sattel und überprüfen Sie ob alle Führungen parallel zueinander ausgerichtet sind.
- Installieren Sie die Fräskopfeinheit rechtwinklig zum Untergrund.
- Diese Baugruppe wird auf dem Querschlitten der Y-Achse montiert (Bild 2).
- Passen Sie die Klemmung am Schlitten unter Verwendung der Fixierschraube in der Fräskopfeinheit an (Bild 3).
-
Haben Sie eine Frage zum Einrichten von Fräsmaschinen, die wir hier nicht beantwortet haben? Oder gibt es ein anderes Produkt, über das Sie mehr erfahren möchten? Kontaktieren Sie uns heute – unser Team setzt sich umgehend mit Ihnen in Verbindung!
Nächste Woche: Wir werden uns die Fräskopfeinheit genauer ansehen und während Sie beginnen mit Ihrer CLIMAX Fräsmaschine zu arbeiten, zeigen wir Ihnen wie Sie die Ergebnisse erhalten, die Sie benötigen.
