25 Août Application : Réparation de cuve
Posted at 13:35h
in Entrées de Blog

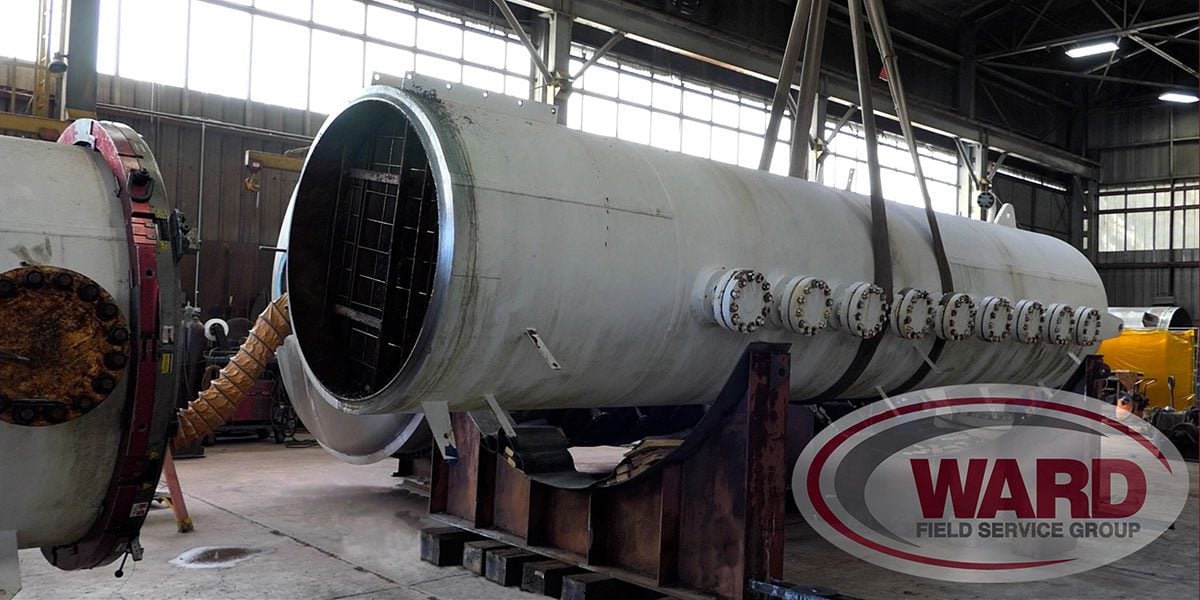

Ward Vessel & Exchanger, basé en Caroline du Nord, aux États-Unis, utilise un coupe-tube à cadre ouvert H&S TOOL AFC 66-pouces (1 676,4 mm) pour effectuer une réparation de recouvrement de soudure interne. À cet effet, Ward a utilisé le coupe-tube à cadre ouvert H&S TOOL pour découper la section inférieure afin d’avoir un accès complet au recouvrement. Ils ont utilisé l’outillage à angle composé pour s’attaquer au matériau en acier au carbone de 1 524 mm (60 pouces) de diamètre et de 76,2 mm (3 pouces) d’épaisseur avec un chanfrein composé 37-10, assurant une préparation de la soudure beaucoup plus belle une fois le recouvrement terminé.
| Le coupe-tube à cadre ouvert H&S TOOL :
La conception de la machines coupe tube ouvrant H&S TOOL à prise externe est une combinaison unique de sécurité, fiabilité, facilité d’utilisation, rigidité et précision. Avec trois options disponibles pour le cadre ouvert, la machine à cadre ouvert peut être utilisée dans de nombreuses configurations pour répondre aux besoins de votre projet. |
| SPÉCIFICATIONS | METRE | POUCE | |||
| Plage de travail | 25,4 - 1066,8 ou 863,6 - 2 184,4 mm | 1 - 42 ou 34 - 86 in. | |||
| Oscillation latérale | 25,4, 50,8, 76,2, 101,6, 177,8, et 254 mm | 1, 2, 3, 4, 7, et 10 in. | |||
| Option d'alimentation | Pneumatique, électrique ou hydraulique | Pneumatique, électrique ou hydraulique |
AVANTAGES DU PRODUIT :
PERFORMANCES PUISSANTES
- Le boitier moteur d’entraînement extérieur breveté fournit un support rigide et précis à l’arbre moteur – augmentant la durée de vie du moteur et des engrenages et permettant de travailler rapidement sur des tubes mi-épais tout en fournissant un couple suffisant pour les tubes en alliage à paroi épaisse.
- Le support de moteur breveté de type poche élimine la torsion du moteur et les dommages causés à la couronne, améliore la fiabilité et réduit le coût total de maintenance de cette machine.
- Les moteurs conventionnels sont utilisés sur les adaptateurs à entraînement frontal, ce qui élimine le besoin d’un deuxième moteur.
- Un boitier filtre régulateur lubrificateur pneumatique est inclus dans toutes les machines pneumatiques pour prolonger la durée de vie du moteur en le gardant lubrifié et sec.
- Le corps en aluminium est rigide et facile à manipuler, offrant le rapport résistance/poids le plus élevé du secteur.
POLYVALENCE
- L’interchangeabilité des pièces sur tous les modèles réduit la quantité de stocks de pièces nécessaires, ce qui permet à l’opérateur de passer d’une machine à l’autre sur le terrain, réduisant ainsi votre investissement global et les articles qui doivent être stockés ou mis à la disposition de vos opérateurs sur place.
- La conception brevetée de roulement divisé permet un paramétrage rapide et précis. Le corps rigide en aluminium permet aux utilisateurs de couvrir au moins 8″ avec les patins d’extension pour tous les modèles AFC, et de 14″ pour tous les modèles BFC, ce qui donne à l’utilisateur la possibilité inégalée de s’attaquer à plus d’applications avec une seule machine.
- Le système de contrôle de l’avancement Defender Kit™ en instance de brevet permet aux utilisateurs de contrôler la machine à distance, ce qui donne la possibilité de ralentir pour les coupes de parois épaisses ou d’effectuer une coupe plus précise après un rechargement par soudage ou encore l’augmenter pour les matériaux plus durs avec l’emploi d’outils au carbure.
- Composants universels – Chariot de délardage, chariot porte outil, chariot axiale et les accessoires de surfaçage et de bride sont plug and play sur toutes les machines de tronçonnage à cadre ouvert AFC & BFC.
- Aucun chariot spécifique n’est nécessaire pour les parois épaisses. Les machines de tronçonnage à cadre ouvert peuvent couper une paroi de 4 pouces sans changer la configuration de coupe standard. Les opérateurs doivent seulement changer l’outillage avec des outils appropriés.
- Les patins d’extension empilables permettent une plus grande polyvalence de gamme sur toutes les épaisseurs. Le réglage du patin de ¾ de pouce (19 mm) minimise le nombre de patins d’extension nécessaires pour couvrir la plage de travail. Avec les machines H&S TOOL de tronçonnage à cadre ouvert, il n’est pas nécessaire d’acheter ou de louer différents patins ou pieds d’extension pour tenir une coupe agressive.
- Les chariots d’outils sont construits de façon robuste pour être durables. Seulement quatre vis à tête sont nécessaires pour monter solidement les chariots. Cela accélère et facilite considérablement le montage et le repérage des chariots d’outils. Les tailles standard sont 1″, 2″, 3″, 4″, 7″ et 10″. D’autres tailles sont disponibles. Des chariots portes outils pour suivi d’ovalisation et usinage axiale sont également disponibles.
- Des adaptateurs de moteur sont disponibles pour monter le moteur à l’avant ou à angle droit par rapport au cadre pour travailler dans des zones encombrées. Les adaptateurs du moteur H&S TOOL, dont le brevet est en instance, éliminent le besoin de moteurs et de composants de conversion supplémentaires.
- Les chariots de délardage à tête fixe ou pivotante permettent de réaliser des alésages précis. Ils peuvent aussi être montés directement sur des porte-outils ou sur une fixation de barre transversale pour finir avec précision des brides de 4 à 86 pouces de diamètre extérieur. (101,6 à 2184,4 mm) avec des finitions de surface de 63 à 500 RMS.
PARTENAIRE EN MATIÈRE DE SÉCURITÉ
- Le Defender Kit™, en attente de brevet, comprend un filtre régulateur lubrificateur pneumatique avec un système de verrouillage de sécurité à basse pression empêchant les redémarrages involontaires après la perte de la pression d’air fournie et un E-stop (ARU)pour des arrêts rapides et des redémarrages contrôlés.
- Conçu en tenant compte de la sécurité des utilisateurs, le système d’alimentation automatique à distance protège les opérateurs des pièces en mouvement et assure le bon déroulement du travail.
- Les protections orbitales Shark Fin™ et Defender se montent proprement sur le coupe-tube à cadre ouvert en protégeant les points de pincement entre les lames rotatives et le support moteur.
La machine coupe-tube à cadre ouvert H&S TOOL est disponible à l’achat ou à la location. Contactez un expert CLIMAX ou H&S TOOL aujourd’hui pour plus d’informations.
