19 Jan SURFACEUSES DE BRIDES CLIMAX : DIFFÉRENCES ENTRE TIRER ET POUSSER L’OUTIL
Jim Miller est le directeur mondial de la formation et de l’ingénierie des applications chez CLIMAX, le premier fabricant mondial d’outils d’usinage portatifs et de soudage pour l’usinage sur site. Au cours des 33 dernières années, Jim a travaillé en étroite collaboration avec des opérateurs de machines-outils sur site sur tous les continents, les aidant à réussir leurs projets les plus difficiles. Nous avons demandé à Jim de se prononcer sur une question fréquemment posée : pourquoi les surfaceuses de brides CLIMAX ont-elles la tête d’outil montée derrière le bras d’usinage plutôt que devant ? Jim explique la science derrière cette conception unique et ses avantages pour l’utilisateur :
La déflexion ou « jeu » fait référence au dégagement ou à la conformité de toute machine liée au mouvement. Lorsqu’il y a plus de déflexion ou de jeu, l’outil peut « rebondir » de haut en bas, ce qui résulte en claquement. Tout métal se plie et l’ensemble dévie ; cela dépend simplement de la distance de la coupe par rapport au support. Plus vous vous éloignez du support, plus le système dévie. Même si vous suspendez une barre de 8 pouces (203 mm) sur 4 pieds (1 219 mm), elle déviera quand même. Les déflexions affectent n’importe quel système, qu’il s’agisse des mâchoires du mandrin, du bras, du châssis principal, de la tête de l’outil ou du dégagement quelconque.
Ainsi, lorsque vous poussez l’outil, cette déflexion pénètre dans la pièce, et lorsque vous tirez ou faites glisser l’outil, cette déflexion s’éloigne de la pièce. Tel un balai ou un râteau, lorsqu’il est poussé il attrapera chaque fissure ou incohérence de surface lorsque la force pousse les pailles dans la fissure. Lorsque vous faites glisser le balai ou le râteau, cela crée moins de résistance, ce qui facilite la tâche de l’opérateur.
Nos surfaceuses de brides originales ont été conçues avec une barre ronde, et nous avons constaté que lorsque l’on pousse l’outil devant la barre, la déflexion va toujours directement dans la pièce. CLIMAX conçoit et fabrique des surfaceuses de brides montées sur ID et OD depuis plus de 47 ans et cette longue expérience était riche en apprentissage. Une chose que nous avons apprise, c’est l’avantage de faire glisser la tête de l’outil pour s’adapter à la déflexion du métal et obtenir un bon résultat.

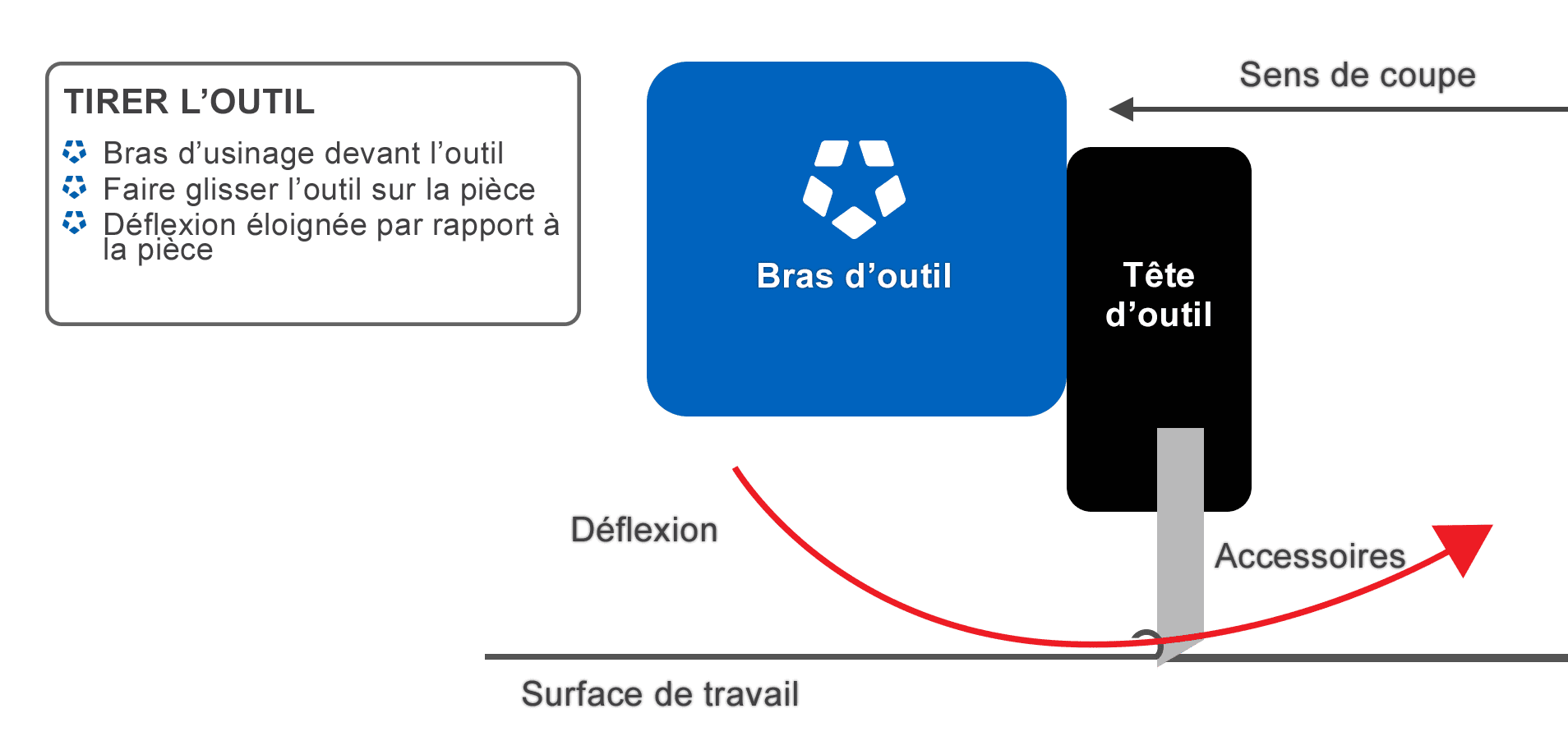

Lors de la traction ou du déplacement de l’outil, s’il y a une déflexion de l’outil due aux forces de coupe, l’outil s’éloigne légèrement de la pièce comme indiqué par la flèche incurvée ci-dessous, réduisant la déflexion et stabilisant le système.

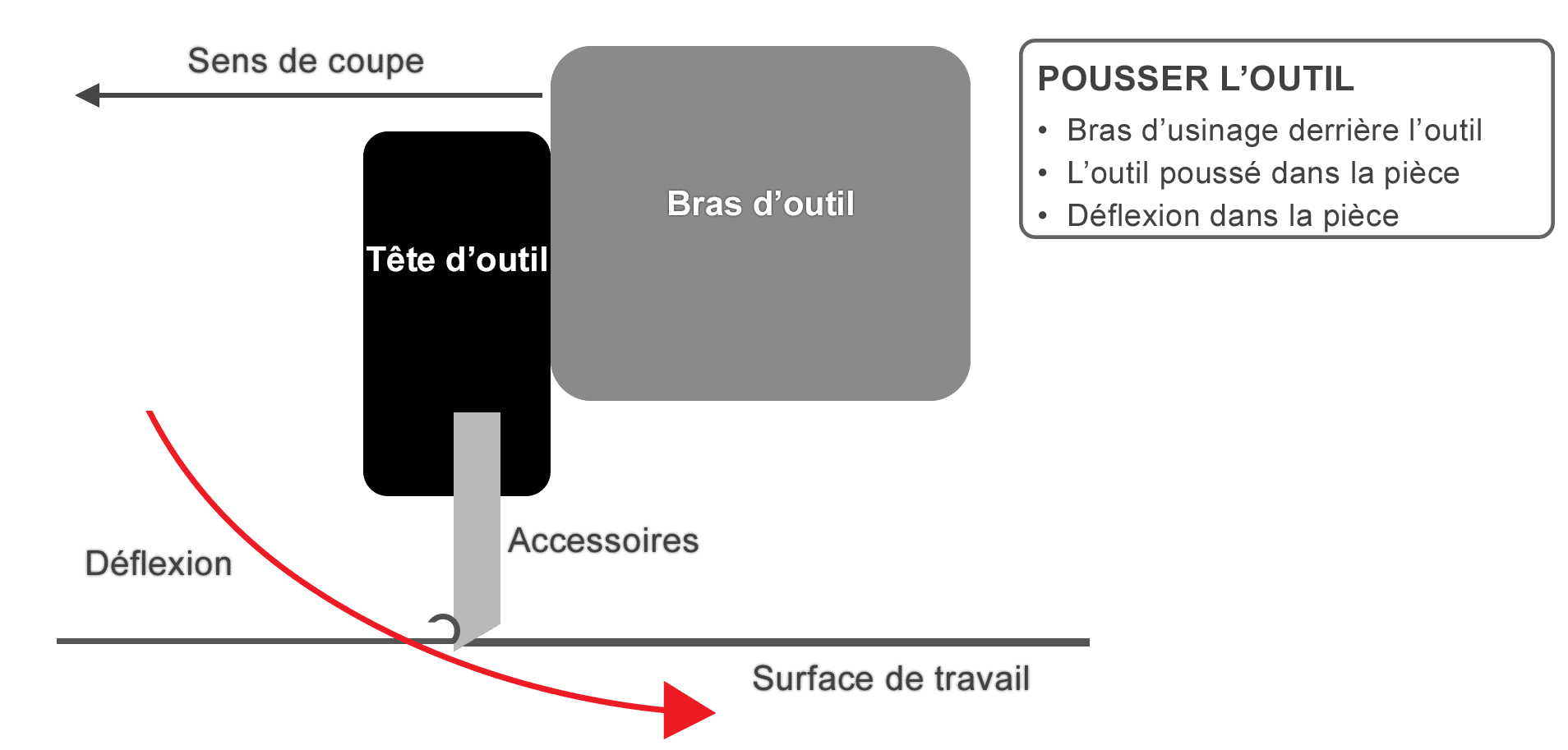

En revanche, en poussant l’outil, s’il y a une déflexion au niveau de l’outil, il s’enfonce légèrement plus profondément dans la pièce, comme illustré ci-dessous. Cela augmente les forces de coupe et la déflexion, résultant en un système instable.
Le fait de tirer ou faire glisser l’outil est le procédé unique aux conceptions CLIMAX. Ceci n’est qu’un exemple de l’expérience en ingénierie et du savoir-faire dont bénéficient nos surfaceuses de brides. Nos surfaceuses de brides sont conçues pour minimiser la force nécessaire pour maintenir l’outil sur la pièce, et c’est l’une des raisons pour lesquelles elles durent très longtemps et permettent aux utilisateurs de profiter de la flexibilité d’utilisation avec un plus grand choix d’outils. Nos surfaceuses de brides surpassent largement l’état de l’art actuel, en particulier lorsque vous étendez l’outil aux diamètres de face les plus extrêmes, et lors de la coupe de matériaux plus durs, de la coupe avec des outils en carbure et/ou d’une précision et d’une finition de surface plus élevées.
Voulez-vous en savoir plus sur les surfaceuses de brides CLIMAX ? Contactez-nous pour parler à un expert de CLIMAX.
