19 Jan CLIMAX FLANSCHDREHMASCHINEN: WERKZEUG ZIEHEN VS. SCHIEBEN
Jim Miller ist globaler Leiter für Schulungen und Anwendungstechnik bei CLIMAX, dem weltweit führenden Hersteller von transportablen Bearbeitungs- und Schweißwerkzeugen für die Bearbeitung vor Ort. In den letzten 33 Jahren hat Jim eng mit den Maschinenführern vor Ort auf allen Kontinenten zusammengearbeitet und ihnen geholfen, ihre anspruchsvollsten Projekte erfolgreich zu bewältigen. Wir haben Jim gebeten, sich zu einer häufig gestellten Frage zu äußern: Warum ist bei Flanschdrehmaschinen von CLIMAX der Werkzeugkopf hinter dem Bearbeitungsarm und nicht vor dem Arm montiert? Jim erklärt die Technik hinter dieser einzigartigen Konstruktion und die Vorteile für den Anwender:
Durchbiegen oder „Spiel“ bezieht sich auf das Spiel oder die Nachgiebigkeit in jeder Maschine in Bezug auf die Bewegung. Wenn mehr Durchbiegen oder Spiel vorhanden ist, kann das Werkzeug auf und ab „springen“, was zu Rattergeräuschen führt. Jedes Metall kann durchbiegen; es hängt einfach davon ab, wie weit Sie von der Stütze entfernt sind. Je weiter Sie von der Stütze entfernt sind, desto mehr biegt sich das System durch. Selbst wenn Sie eine 203 mm Stange (8″) in einer Entfernung von 1.219 mm (4 ft) aufhängen, wird sie sich zu einem gewissen Grad durchbiegen. Unabhängig davon, ob es sich um die Backen des Spannfutters, den Arm, das Hauptgestell, den Werkzeugkopf oder bestimmte Abstände handelt: Durchbiegen existiert in jedem System.
Wenn Sie das Werkzeug drücken, überträgt sich dieses Durchbiegen in das Werkstück, aber wenn Sie das Werkzeug ziehen oder strecken, verschonen Sie das Werkstück vom Durchbiegen. Ein Besen oder eine Harke zum Beispiel bleibt beim Schieben an jedem Riss oder jeder Oberflächenunebenheit hängen, da die Kraft die Halme in den Riss drückt. Beim Ziehen des Besens oder der Harke entsteht weniger Widerstand, was es dem Bediener erleichtert, die Aufgabe auszuführen.
Unsere ursprünglichen Flanschdrehmaschinen wurden mit einer runden Stange konstruiert und es wurde uns bald klar, dass beim Drücken des Werkzeugs vor der Stange sich das Durchbiegen immer in das Werkstück übertrug. CLIMAX entwickelt und fertigt seit mehr als 47 Jahren Flanschdrehmaschinen für die Innenmontage wie für die Außenaufspannung und wir haben in dieser langen Zeit viel gelernt. Wir haben unter anderem gelernt, dass es von Vorteil ist, den Werkzeugkopf zu ziehen, um die Metallverformung auszugleichen und ein gutes, gleichmäßiges Ergebnis zu erzielen.

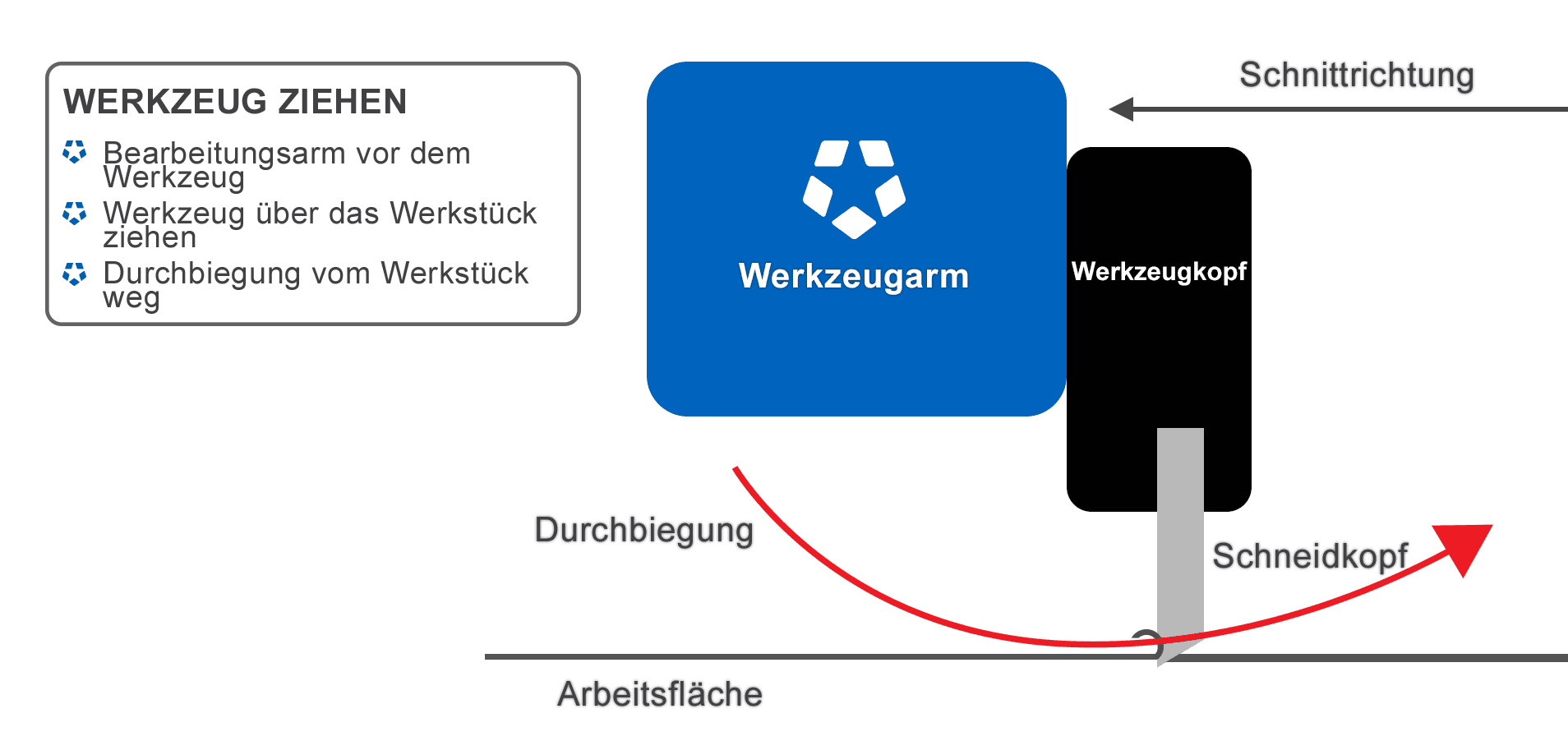

Wenn beim Ziehen oder Strecken des Werkzeugs aufgrund der Schnittkräfte ein Durchbiegen des Werkzeugs auftritt, bewegt sich das Werkzeug leicht vom Werkstück weg, wie der gebogene Pfeil unten zeigt, wodurch sich das Durchbiegen verringert und das System stabilisiert wird.

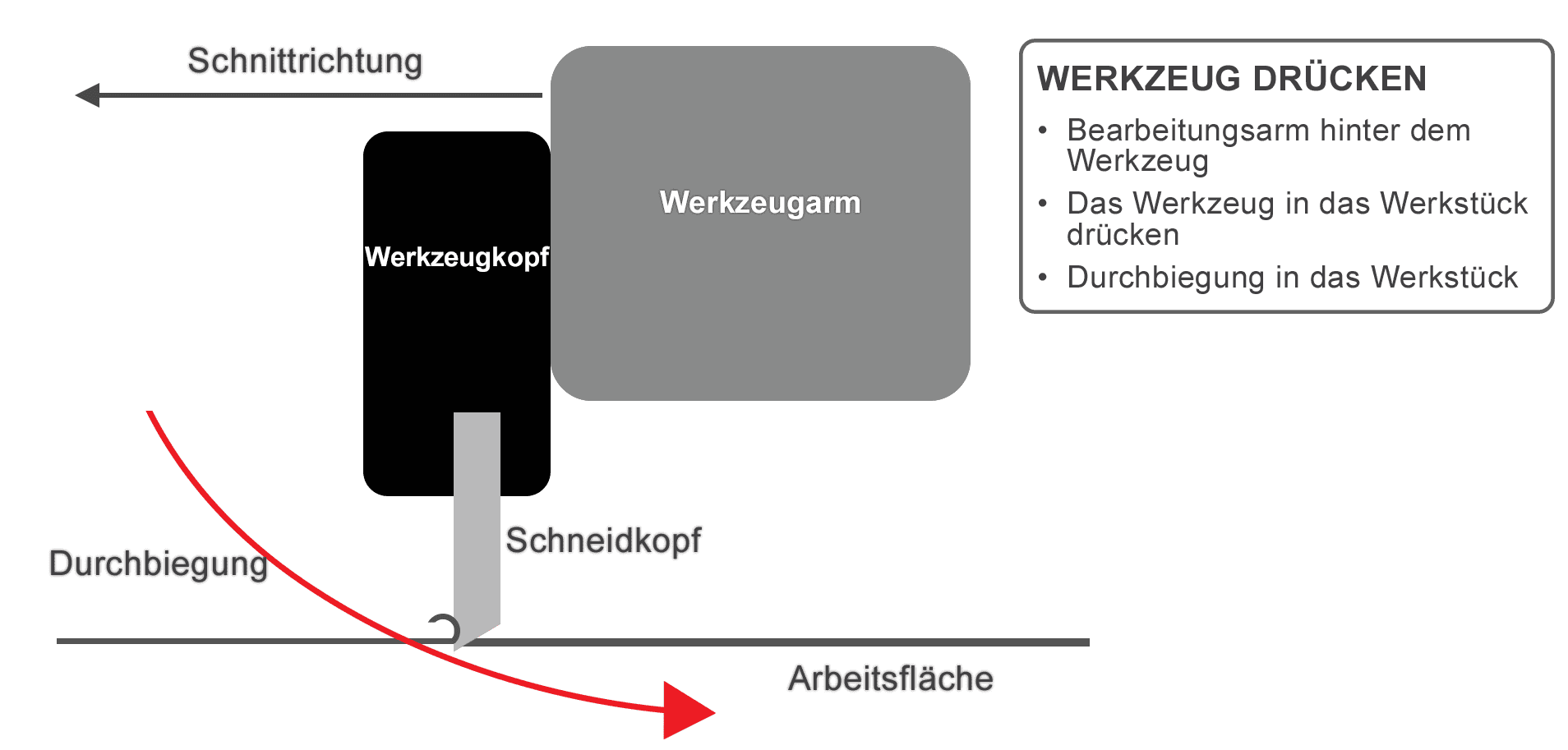

Beim Drücken des Werkzeugs bewegt sich das Werkzeug bei einem eventuellen Durchbiegen etwas tiefer in das Werkstück hinein, so wie unten abgebildet. Dadurch erhöhen sich die Schnittkräfte und das Durchbiegen, was zu einem instabilen System führt.
Das Ziehen oder Strecken des Werkzeugs ist einzigartig für Konstruktionen von CLIMAX. Dies ist nur ein Beispiel für die technische Erfahrung und das „Know-how“, das in unseren Flanschdrehmaschinen steckt. Unsere Flanschdrehmaschinen sind so konstruiert, dass sie den Kraftaufwand, der erforderlich ist, um das Werkzeug am Werkstück zu halten, minimieren. Dies ist ein Grund dafür, dass sie sehr lange halten und den Anwendern die Flexibilität bieten, eine größere Auswahl an Werkzeugen effizient einzusetzen. Unsere Flanschdrehmaschinen sind allen anderen auf dem Markt erhältlichen Werkzeugen weit überlegen, vor allem, wenn Sie das Werkzeug zu den extremeren Plandurchmessern erweitern, und insbesondere, wenn Sie härtere Werkstoffe bearbeiten, Hartmetallwerkzeuge einsetzen, oder eine höhere Präzision und Oberflächengüte erforderlich ist.
Möchten Sie mehr über die Flanschdrehmaschinen von CLIMAX erfahren? Kontaktieren Sie uns noch heute und sprechen Sie mit einem CLIMAX-Experten.
