KM4000 Nutenfräser

KM4000 NUTENFRÄSER

Ein robuster Gerät, das mit einem 50,8 mm (2″) Seitenschub ausgestattet ist, um breite Nuten mit minimalen Kosten zu schneiden. Dieser Nutenfräser ist vielseitig, glatt und präzise und lässt sich überall entlang einer Welle und in jedem Winkel montieren und erübrigt ein kostspieliges Sortiment an Fräsern unterschiedlicher Größe. Für Wellendurchmesser von 101,6 bis 609,6 mm (4 bis 24″).

ANGEBOT ANFORDERN AUCH ALS MIETGERÄT

Nutenlänge:
203,2 mm (8″)

Nutenbreite:
82,6 mm mit 50,8 mm Seitenschub (3,25″ mit 2″ Seitenschub)

Wellendurchmesser:
101.6 – 609,6 mm (4 – 24″)

Antriebsauswahl:
Elektrisch, pneumatisch, oder hydraulisch

Hochwertige Maschine für schwere Lasten

Schneidet neue Keilnuten bis zu 82,6 mm (3,25″) Breite und 200,2 mm (7,88″) Länge in einer Montage.

Der Seitenhub von 50,8 mm (2″) ermöglicht das Fräsen breiter Aussparungen und Schlitze mit einem einzigen Schaftfräser.

Der Universalmotor und die Dreifachübersetzung stellen ein hohes Drehmoment zur Verfügung.

Dauerhaft abgedichtete Schmierung erlaubt den Einsatz der Maschine in jeder Lage.

Leitspindel mit hochpräzisem ACME-Gewinde und Rollendrucklagern.

Es sind durchgehend Wälzlager eingesetzt.

Schwalbenschwanzführungen, die für eine gleichmäßige Bewegung in Längs- und Querrichtung bearbeitet wurden.

Einstellrad mit Nullstellung zur Steuerung der Frästiefe.

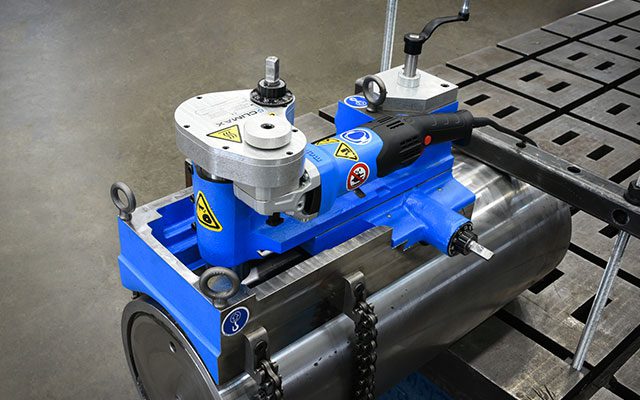

Der konturierte Sockel ist selbstzentrierend und selbstausrichtend auf der Welle.

Die elektronische Drehzahlsteuerung bietet eine präzise Kontrolle der Spindeldrehzahlen unter Beibehaltung des vollen Drehmoments über den verfügbaren Drehzahlbereich.

Kompakt, einfach einzurichten, vielseitig

Benötigt nur 215,9 mm (8,5″) der Welle zum Anklemmen oder nur 266,7 mm (10,5″) der Welle zum Klemmen von einem Hindernis aus.

Kann auf Wellen mit Durchmessern von 101.6 – 609.6 mm (4 – 24″) montiert werden.

Lässt sich an beliebiger Stelle entlang der Welle montieren.

Schnelllängslauf mit einem Bohrmotor für schnelles Einrichten möglich.

Technische Daten

0,75″ (19,05 mm) ist die Standard-Spindelgröße für“-Maschinen.

20 mm (0,79″) ist die Standard-Spindelgröße für metrische Maschinen.

Viele verschiedene Maschinenvarianten sind möglich, kontaktieren Sie Ihren CLIMAX-Vertriebsmitarbeiter für weitere Informationen.
