HOW-TO: OPTISCHE NIVELLIERGERÄTE FÜR DAS FRÄSEN VOR ORT

HOW-TO: OPTISCHE NIVELLIERGERÄTE FÜR DAS FRÄSEN VOR ORT

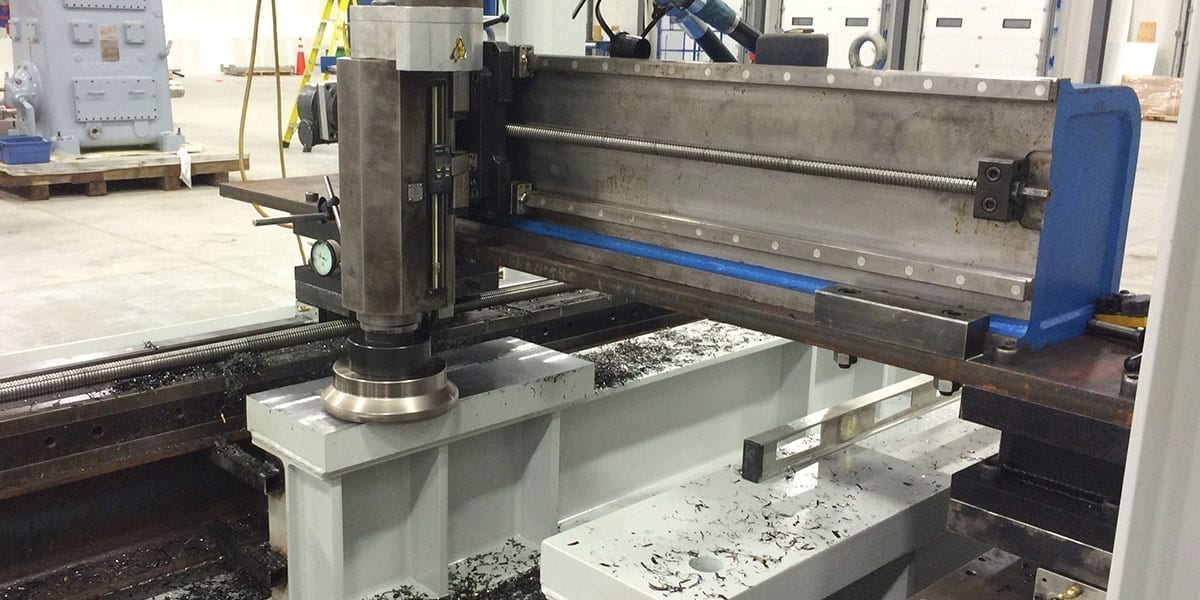

CLIMAX Fräsmaschinen sind tragbar und leicht zu manövrieren, so dass Kunden sie häufig in unkonventionelle Umgebungen mitnehmen. Wo auch immer das sein mag, ist es üblich, dass eine Fräsmaschine in Bezug auf eine andere vorhandene Vorrichtung ausgerichtet werden muss. Was ist der beste Ansatz, um eine präzise Ausrichtung zu gewährleisten?

Das optische Präzisionsnivelliergerät Brunson 545-190 ermöglicht dem Bediener die präzise Steuerung zum Nivellieren oder Ausrichten eines beliebigen Objektes. Das Präzisionsnivelliergerät kann eine einzelne Ebene wie die Präzisions-Bettschienen auf der Fräsmaschine ausrichten, so dass die Schnitte zum Werkstück absolut genau sind. Das Instrument kann leicht auf der Baustelle bewegt werden, um Oberflächen zu analysieren, die nicht von einem Ort aus betrachtet werden können.

„Die Brunson Instrument Company ist seit Jahren führend im Bereich der optischen Ausrichtung“, so Jim Miller, Product Training and Applications Manager bei CLIMAX. „Wir erkannten die Berührungspunkte zwischen ihren Produkten und denen von CLIMAX und begannen mit der Integration der Produkte; unsere langjährige Partnerschaft ermöglicht es uns, unseren Kunden die optischen Ausrichtungswerkzeuge anzubieten, die sie benötigen, um ihre Arbeiten vor Ort schnell und präzise erledigen zu können.“

Werkzeuge von Brunson sind für die Vor-Ort-Bearbeitung konzipiert und werden bei der Ausrichtung und Einrichtung vieler CLIMAX-Maschinen, einschließlich unserer Fräsmaschinen, Drehmaschinen und Zirkularfräsen, eingesetzt.

Was aber, wenn Sie mehr als eine Ebene ausrichten müssen? Brunsons 76-RH190 ermöglicht es den Kunden, zwei und teilweise drei Ebenen präzise auszurichten.

Die vielseitige Durchgangsebene ist das Arbeitstier der optischen Ausrichtung und bietet eine enorme Flexibilität mit erheblichen Zeit- und Arbeitseinsparungen. Das Nivelliergerät kombiniert das traditionelle Hauptteleskop mit einem Querteleskop mit festem Fokus, das entweder in der horizontalen oder vertikalen Achse des Instrumentes montiert ist. Das zweite Teleskop ist im Unendlichkeitsfokus fixiert, um die Kollimation oder Autokollimation mit einem anderen Instrument oder Spiegel schnell und einfach zu ermöglichen.

Diese Fähigkeit bedeutet, dass das Werkzeug schnell senkrecht zu einer optischen Referenzlinie eingerichtet werden kann. Durch einfaches Verschieben vom Haupt-Okular zum Querachsen-Okular kann ein Bediener innerhalb von Sekunden seine Position relativ zur Basis-Referenzlinie festlegen oder überprüfen. Dies erfordert effektiv nur einen Techniker, wo früher zwei erforderlich waren.

Die Kombination aus den CLIMAX Fräsmaschinen und den Werkzeugen von Brunson bietet Anwendern auf der ganzen Welt praxiserprobte und unübertroffene Leistung. Das Brunson-System ist zum Kauf oder zur Miete erhältlich. Kontaktieren Sie heute einen CLIMAX-Experten für weitere Informationen.
