13 Jan PHOTO DE L’ANNÉE #6 : Réparation de la presse de forge Ajax

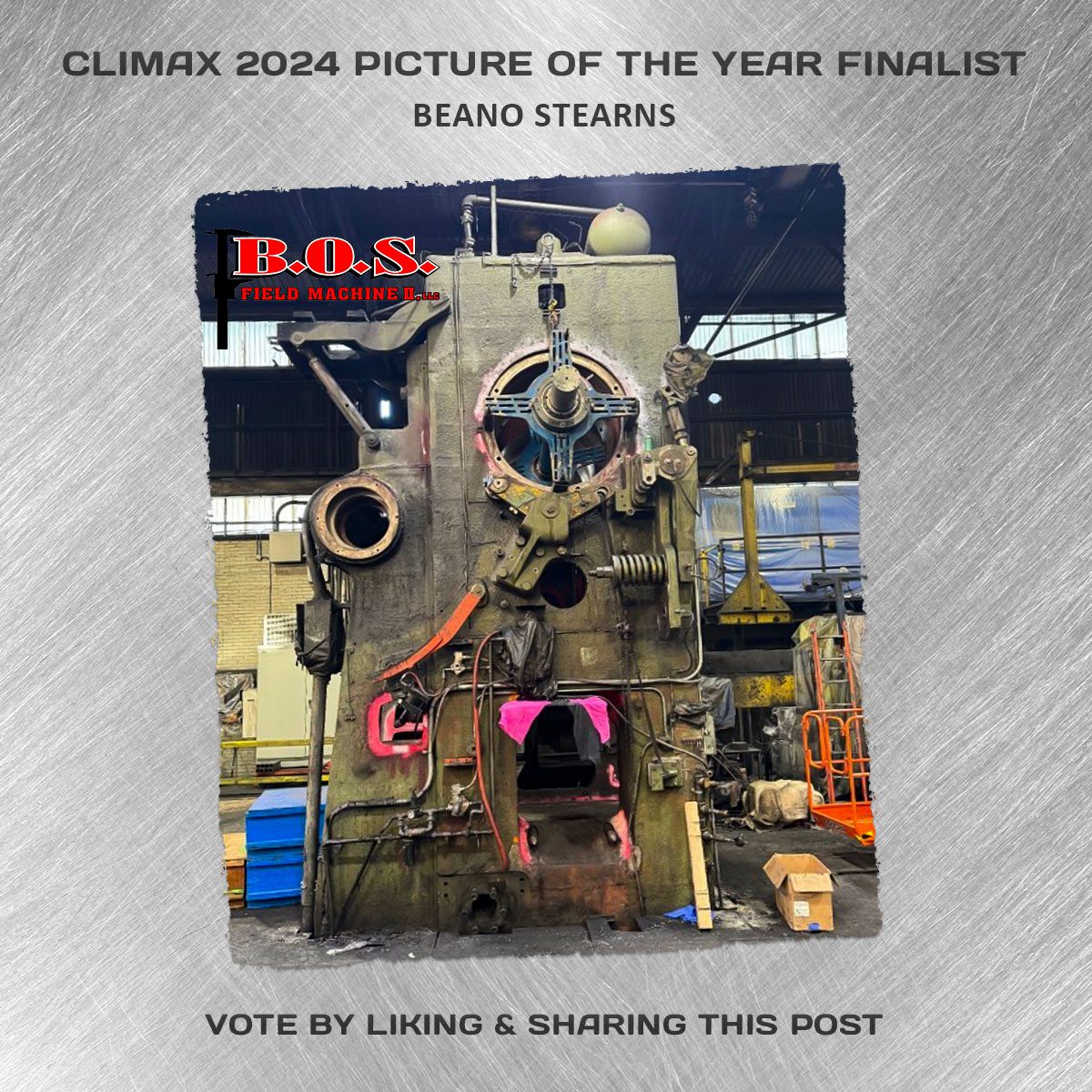

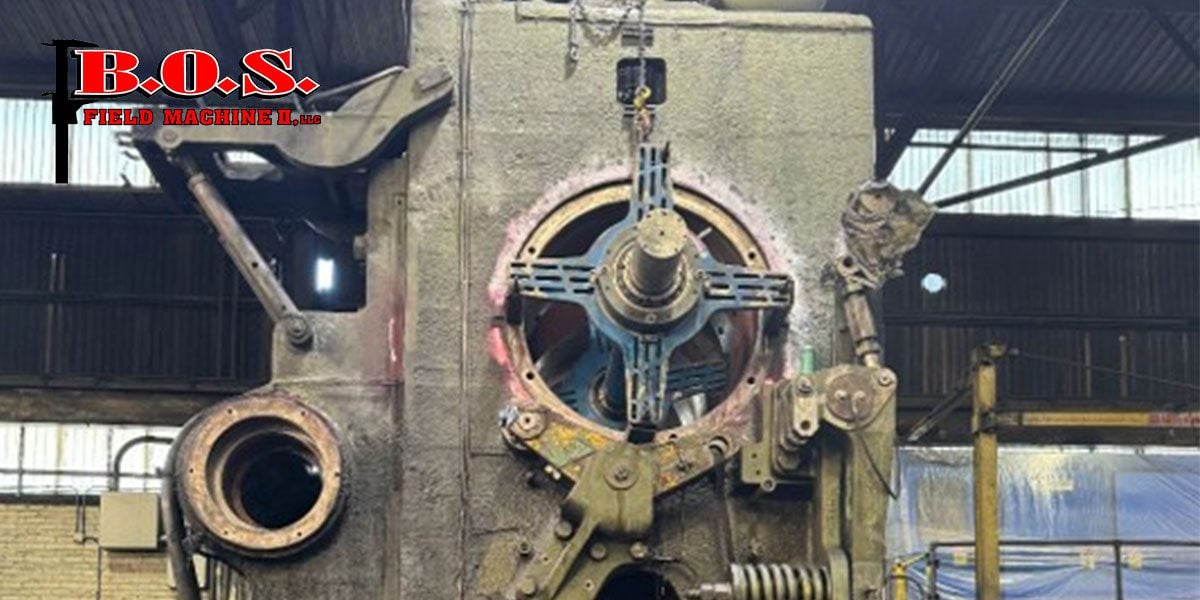

La société B.O.S. Field Machine à Houghton Lake, Michigan, mérite une reconnaissance pour son travail remarquable en utilisant un système d’alésage en ligne CLIMAX BB8100 pour réparer une presse de forge Ajax massive de 4 000 tonnes. Cette presse, située à Chicago, nécessitait des réparations sur les alésages de vilebrequin. L’équipe a utilisé trois supports de fixation pour mener à bien le projet, atteignant une taille d’alésage impressionnante de 44 pouces.
| VOTEZ EN AIMANT ET EN PARTAGEANT CETTE PUBLICATION
Aidez-nous à rendre hommage aux machinistes et techniciens sur site du monde entier en votant en « aimant » et en « partageant ». La photo avec le plus de vues GAGNERA notre concours Photo de l’Année 2024.
|

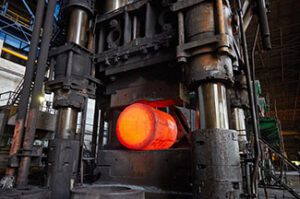

Une presse de forge Ajax de 4 000 tonnes est une machine robuste utilisée dans l’industrie de la forge métallique pour façonner de grandes pièces métalliques complexes grâce à une pression immense. Elle est couramment employée dans des secteurs tels que l’aérospatiale, l’automobile, l’énergie et la fabrication de machines lourdes. Voici une explication de ses utilisations et des raisons pour lesquelles le réusinage et l’alésage en ligne des alésages de vilebrequin sont essentiels :
Assurer un alignement correct
Problème : Avec le temps, l’usure, la dilatation thermique et les contraintes mécaniques peuvent entraîner un désalignement des alésages de vilebrequin.
Impact : Le désalignement provoque une charge inégale sur le vilebrequin et les composants connexes, augmentant l’usure et réduisant l’efficacité.
Solution : L’alésage en ligne restaure un alignement parfait, garantissant un fonctionnement fluide et efficace.
Maintenir une précision dimensionnelle
Problème : Les contraintes opérationnelles peuvent entraîner une déformation ou un élargissement des alésages, déviant des spécifications du fabricant (OEM).
Impact : Des alésages hors tolérance peuvent provoquer des vibrations excessives, un mauvais positionnement des roulements et des dommages potentiels au vilebrequin.
Solution : Le réusinage permet de restaurer les alésages à leurs dimensions d’origine, garantissant le bon fonctionnement des composants.
Prolonger la durée de vie des composants
Problème : Des alésages de vilebrequin endommagés ou irréguliers augmentent le stress sur le vilebrequin, les roulements et autres pièces mobiles, accélérant l’usure et les pannes.
Solution : Un réusinage de précision réduit les points de stress et prolonge la durée de vie des composants critiques.
Réduire les temps d’arrêt et les coûts de réparation
Problème : Une usure ou des dommages non traités peuvent entraîner une défaillance catastrophique de la presse, provoquant des arrêts prolongés et des réparations coûteuses.
Solution : Une maintenance préventive grâce au réusinage minimise les pannes imprévues, garantissant une production sans interruption.
Assurer l’efficacité opérationnelle
Problème : Des alésages désalignés ou usés réduisent la capacité de la presse à appliquer une force uniforme, compromettant la précision et la qualité de la forge.
Solution : Le réusinage restaure la capacité de la presse à fournir une force cohérente, assurant une production de haute qualité.
Renforcer la sécurité
Problème : Une presse fonctionnant avec des alésages de vilebrequin endommagés présente des risques de sécurité en raison de la défaillance potentielle des pièces sous de fortes charges.
Solution : L’alésage en ligne et le réusinage garantissent un fonctionnement sûr et fiable de la presse.
Conformité aux spécifications du fabricant
Problème : Une déviation par rapport aux tolérances OEM compromet les performances de la machine et peut annuler les garanties.
Solution : Le réusinage restaure les alésages aux spécifications exactes, garantissant la conformité.
Processus de réusinage/alésage en ligne des alésages de vilebrequin
- Inspection : Évaluer l’usure, la déformation et les problèmes d’alignement à l’aide d’outils de mesure de précision.
- Préparation : Démonter les composants si nécessaire et nettoyer les alésages pour le réusinage.
- Alésage en ligne : Utiliser une machine d’alésage portable pour atteindre des dimensions et un alignement précis.
- Vérification : Contrôler l’alignement, le diamètre et la finition de surface avec des outils de mesure pour garantir la précision.
- Réassemblage : Installer les composants, vérifier de nouveau l’alignement et effectuer des essais pour valider le fonctionnement.
Une presse de forge Ajax de 4 000 tonnes est une machine essentielle pour produire des composants forgés de haute résistance et de grande précision. Le réusinage et l’alésage en ligne des alésages de vilebrequin sont cruciaux pour maintenir l’efficacité, la fiabilité et la sécurité de la presse. Ces processus permettent d’éviter des pannes coûteuses, de prolonger la durée de vie de la machine et de garantir la production de pièces forgées de haute qualité. Félicitations à Beano Stearns pour avoir capturé cette application exceptionnelle !
