15 Jan BILD DES JAHRES #8: Reparatur der Flanschverbindung eines Kugelmühlengehäuses

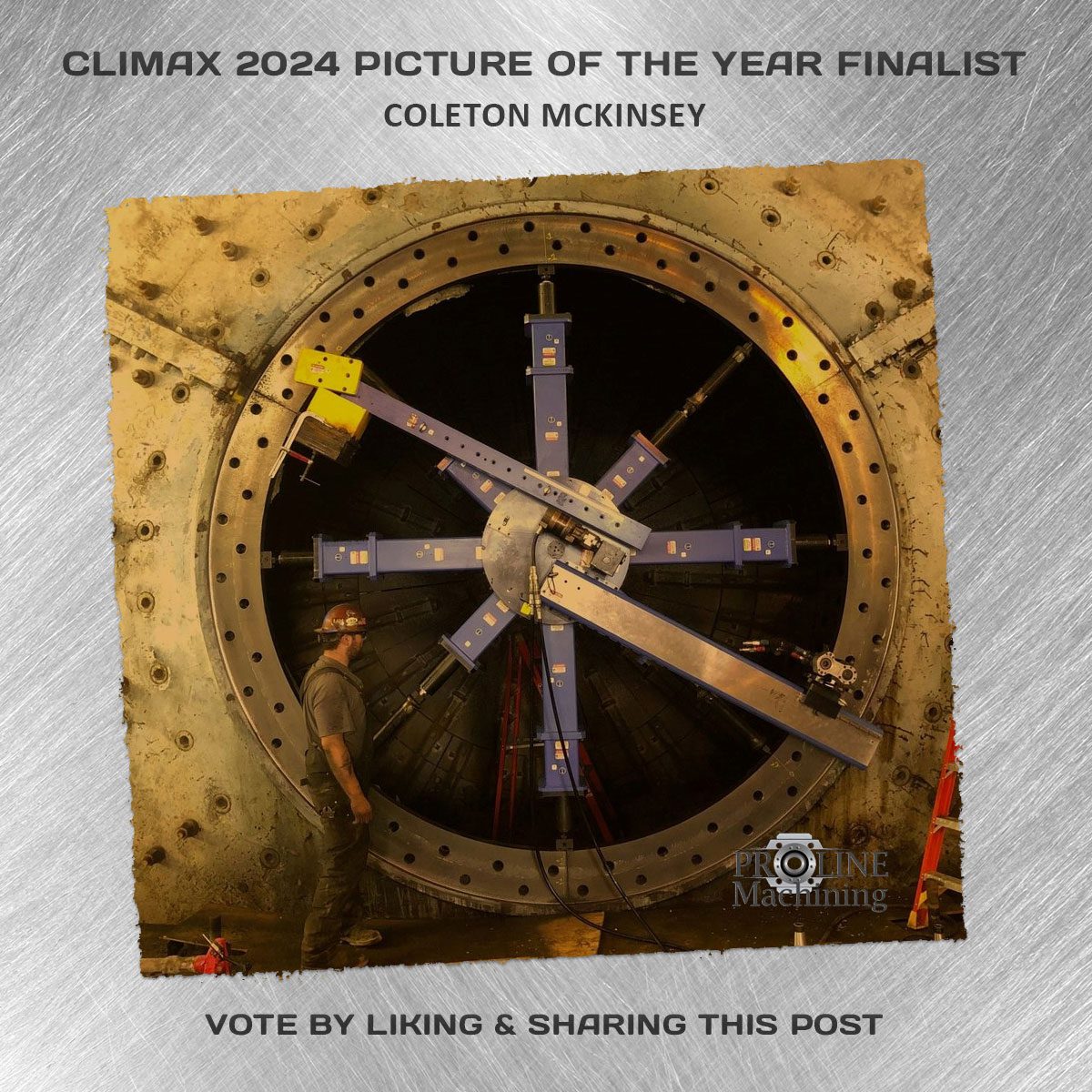

Pro Line Machining in Gillette, Wyoming! Sie haben erfolgreich den CLIMAX FF8200 Flanschfräser eingesetzt, um die Oberfläche einer Kugelmühlenflanschverbindung nachzubearbeiten.
Eine Kugelmühle ist ein unverzichtbares Gerät in Branchen wie Bergbau, Zement, Keramik und chemische Verarbeitung. Sie wird verwendet, um Materialien durch einen Prozess von Aufprall und Abrieb in feine Pulver oder Partikel zu mahlen. Die Mühle besteht aus einem rotierenden zylindrischen Trommelgehäuse, das mit Mahlkörpern (Stahl- oder Keramikkugeln) und dem zu mahlenden Material gefüllt ist.
| STIMMEN SIE AB, INDEM SIE DIESEN BEITRAG LIKEN UND TEILEN
Helfen Sie uns, Vor-Ort-Maschinisten und Techniker aus aller Welt zu würdigen, indem Sie durch „Liken“ und „Teilen“ abstimmen. Das Bild mit den meisten Aufrufen GEWINNT unser Bild des Jahres 2024.
|
Der Flansch einer Kugelmühle ist ein kritisches strukturelles Bauteil, das den rotierenden Trommelkörper mit dem Antriebsmechanismus verbindet. Er spielt eine zentrale Rolle bei der Sicherstellung der Ausrichtung, Stabilität und des effizienten Betriebs der Mühle. Im Laufe der Zeit können durch die intensiven Belastungen und Kräfte während des Betriebs Abnutzung und Schäden auftreten. Hier ist der Grund, warum das Überarbeiten des Flansches notwendig ist:
1. Sicherstellung der korrekten Ausrichtung
Problem: Flansch-Fehlausrichtung kann durch Abnutzung, thermische Ausdehnung oder betriebliche Belastungen entstehen und die Mühle aus dem Gleichgewicht bringen.
Auswirkung: Fehlausrichtung führt zu verstärkten Vibrationen, ungleichmäßiger Abnutzung der Lager und ineffizientem Mahlbetrieb.
Lösung: Das Überarbeiten des Flansches stellt die Ausrichtung wieder her, sodass die Trommel gleichmäßig und effizient rotiert.
2. Wiederherstellung der Planheit und Oberflächenintegrität
Problem: Oberflächenverschleiß, Korrosion oder Verformung des Flansches können seine Fähigkeit beeinträchtigen, eine ordnungsgemäße Abdichtung zu gewährleisten oder eine sichere Verbindung aufrechtzuerhalten.
Auswirkung: Ein beschädigter Flansch kann zu Leckagen, verminderter struktureller Stabilität und Betriebseffizienz führen.
Lösung: Präzisionsbearbeitung stellt die Planheit und Integrität des Flansches wieder her und sorgt für eine stabile und sichere Verbindung.
3. Verhinderung mechanischer Ausfälle
Problem: Risse, Verformungen oder Schäden am Flansch können sich unter kontinuierlicher Belastung ausweiten und zu katastrophalen Ausfällen führen.
Auswirkung: Ein Flanschausfall könnte Betriebsunterbrechungen, teure Reparaturen und Sicherheitsrisiken verursachen.
Lösung: Früherkennung und Reparatur durch Nachbearbeitung verhindern, dass kleine Probleme zu größeren Ausfällen eskalieren.
4. Reduzierung von Vibrationen und Lärm
Problem: Ein beschädigter oder fehlausgerichteter Flansch erhöht die Vibrationen während des Betriebs, was andere Komponenten wie Lager, Zahnräder und das Antriebssystem beschädigen kann.
Auswirkung: Übermäßige Vibrationen verringern die Effizienz der Mühle und erhöhen den Verschleiß an umliegenden Komponenten.
Lösung: Das Nachbearbeiten des Flansches reduziert Vibrationen, sorgt für einen reibungslosen Betrieb und verlängert die Lebensdauer der Mühle und ihrer Komponenten.
5. Verbesserung der Betriebseffizienz
Problem: Ein Flansch, der nicht den Spezifikationen entspricht, kann eine ungleichmäßige Rotation verursachen, was die Mahlleistung der Kugelmühle verringert.
Auswirkung: Eine geringere Mahlleistung führt zu einem höheren Energieverbrauch und einer inkonsistenten Produktqualität.
Lösung: Das Bearbeiten des Flansches gemäß den OEM-Spezifikationen gewährleistet eine optimale Rotation und eine effiziente Materialverarbeitung.
6. Erhöhung der Sicherheit
Problem: Ein beschädigter Flansch kann die strukturelle Integrität der Mühle beeinträchtigen und Sicherheitsrisiken für Bediener und Ausrüstung darstellen.
Lösung: Eine rechtzeitige Reparatur gewährleistet den sicheren Betrieb der Mühle unter hohen Belastungen und Spannungen.
7. Verlängerung der Lebensdauer der Ausrüstung
Problem: Das Ignorieren von Flanschproblemen beschleunigt den Verschleiß anderer kritischer Komponenten wie Lager, Dichtungen und Zahnräder.
Lösung: Regelmäßige Flanschnachbearbeitung verlängert die Lebensdauer der Kugelmühle, indem die Stabilität des Gesamtsystems erhalten bleibt.
Prozess zur Reparatur/Nachbearbeitung eines Kugelmühlenflansches
- Inspektion: Den Flansch auf Abnutzung, Risse, Korrosion und Ausrichtungsprobleme untersuchen.
- Demontage und Vorbereitung: Den Trommelkörper oder andere Komponenten nach Bedarf entfernen und die Flanschoberfläche reinigen.
- Bearbeitung: Tragbare oder vor Ort eingesetzte Flanschbearbeitungswerkzeuge verwenden, um Planheit, Ausrichtung und korrekte Abmessungen wiederherzustellen.
- Rissreparatur (falls erforderlich): Risse schweißen und schleifen, um die strukturelle Integrität wiederherzustellen.
- Wiederzusammenbau und Tests: Komponenten wieder einbauen, die Mühle ausrichten und Testläufe durchführen, um den ordnungsgemäßen Betrieb zu gewährleisten.
Eine Kugelmühle ist eine entscheidende Maschine zum Mahlen von Materialien in feine Partikel in verschiedenen Industrien. Der Flansch ist ein Schlüsselbauteil, das Stabilität, Ausrichtung und einen effizienten Betrieb sicherstellt. Regelmäßige Reparaturen und Nachbearbeitungen des Flansches sind notwendig, um die Leistung der Mühle zu erhalten, Ausfälle zu vermeiden und ihre Lebensdauer zu verlängern, was eine gleichbleibende Produktion und minimale Betriebsunterbrechungen gewährleistet.
Herzlichen Glückwunsch an
Der Flansch einer Kugelmühle ist ein kritisches strukturelles Bauteil, das den rotierenden Trommelkörper mit dem Antriebsmechanismus verbindet. Er spielt eine zentrale Rolle bei der Sicherstellung der Ausrichtung, Stabilität und des effizienten Betriebs der Mühle. Im Laufe der Zeit können durch die intensiven Belastungen und Kräfte während des Betriebs Abnutzung und Schäden auftreten. Hier ist der Grund, warum das Überarbeiten des Flansches notwendig ist:
1. Sicherstellung der korrekten Ausrichtung
Problem: Flansch-Fehlausrichtung kann durch Abnutzung, thermische Ausdehnung oder betriebliche Belastungen entstehen und die Mühle aus dem Gleichgewicht bringen.
Auswirkung: Fehlausrichtung führt zu verstärkten Vibrationen, ungleichmäßiger Abnutzung der Lager und ineffizientem Mahlbetrieb.
Lösung: Das Überarbeiten des Flansches stellt die Ausrichtung wieder her, sodass die Trommel gleichmäßig und effizient rotiert.
2. Wiederherstellung der Planheit und Oberflächenintegrität
Problem: Oberflächenverschleiß, Korrosion oder Verformung des Flansches können seine Fähigkeit beeinträchtigen, eine ordnungsgemäße Abdichtung zu gewährleisten oder eine sichere Verbindung aufrechtzuerhalten.
Auswirkung: Ein beschädigter Flansch kann zu Leckagen, verminderter struktureller Stabilität und Betriebseffizienz führen.
Lösung: Präzisionsbearbeitung stellt die Planheit und Integrität des Flansches wieder her und sorgt für eine stabile und sichere Verbindung.
3. Verhinderung mechanischer Ausfälle
Problem: Risse, Verformungen oder Schäden am Flansch können sich unter kontinuierlicher Belastung ausweiten und zu katastrophalen Ausfällen führen.
Auswirkung: Ein Flanschausfall könnte Betriebsunterbrechungen, teure Reparaturen und Sicherheitsrisiken verursachen.
Lösung: Früherkennung und Reparatur durch Nachbearbeitung verhindern, dass kleine Probleme zu größeren Ausfällen eskalieren.
4. Reduzierung von Vibrationen und Lärm
Problem: Ein beschädigter oder fehlausgerichteter Flansch erhöht die Vibrationen während des Betriebs, was andere Komponenten wie Lager, Zahnräder und das Antriebssystem beschädigen kann.
Auswirkung: Übermäßige Vibrationen verringern die Effizienz der Mühle und erhöhen den Verschleiß an umliegenden Komponenten.
Lösung: Das Nachbearbeiten des Flansches reduziert Vibrationen, sorgt für einen reibungslosen Betrieb und verlängert die Lebensdauer der Mühle und ihrer Komponenten.
5. Verbesserung der Betriebseffizienz
Problem: Ein Flansch, der nicht den Spezifikationen entspricht, kann eine ungleichmäßige Rotation verursachen, was die Mahlleistung der Kugelmühle verringert.
Auswirkung: Eine geringere Mahlleistung führt zu einem höheren Energieverbrauch und einer inkonsistenten Produktqualität.
Lösung: Das Bearbeiten des Flansches gemäß den OEM-Spezifikationen gewährleistet eine optimale Rotation und eine effiziente Materialverarbeitung.
6. Erhöhung der Sicherheit
Problem: Ein beschädigter Flansch kann die strukturelle Integrität der Mühle beeinträchtigen und Sicherheitsrisiken für Bediener und Ausrüstung darstellen.
Lösung: Eine rechtzeitige Reparatur gewährleistet den sicheren Betrieb der Mühle unter hohen Belastungen und Spannungen.
7. Verlängerung der Lebensdauer der Ausrüstung
Problem: Das Ignorieren von Flanschproblemen beschleunigt den Verschleiß anderer kritischer Komponenten wie Lager, Dichtungen und Zahnräder.
Lösung: Regelmäßige Flanschnachbearbeitung verlängert die Lebensdauer der Kugelmühle, indem die Stabilität des Gesamtsystems erhalten bleibt.
Prozess zur Reparatur/Nachbearbeitung eines Kugelmühlenflansches
- Inspektion: Den Flansch auf Abnutzung, Risse, Korrosion und Ausrichtungsprobleme untersuchen.
- Demontage und Vorbereitung: Den Trommelkörper oder andere Komponenten nach Bedarf entfernen und die Flanschoberfläche reinigen.
- Bearbeitung: Tragbare oder vor Ort eingesetzte Flanschbearbeitungswerkzeuge verwenden, um Planheit, Ausrichtung und korrekte Abmessungen wiederherzustellen.
- Rissreparatur (falls erforderlich): Risse schweißen und schleifen, um die strukturelle Integrität wiederherzustellen.
- Wiederzusammenbau und Tests: Komponenten wieder einbauen, die Mühle ausrichten und Testläufe durchführen, um den ordnungsgemäßen Betrieb zu gewährleisten.
Eine Kugelmühle ist eine entscheidende Maschine zum Mahlen von Materialien in feine Partikel in verschiedenen Industrien. Der Flansch ist ein Schlüsselbauteil, das Stabilität, Ausrichtung und einen effizienten Betrieb sicherstellt. Regelmäßige Reparaturen und Nachbearbeitungen des Flansches sind notwendig, um die Leistung der Mühle zu erhalten, Ausfälle zu vermeiden und ihre Lebensdauer zu verlängern, was eine gleichbleibende Produktion und minimale Betriebsunterbrechungen gewährleistet.
Herzlichen Glückwunsch an Pro Line Machining für diese beeindruckende Anwendung!
