СТАНКИ ДЛЯ СКАШИВАНИЯ КРОМОК PB6–PB12

СТАНКИ ДЛЯ СКАШИВАНИЯ КРОМОК PB6–PB12 отличаются компактными размерами и сочетают в себе мощность, универсальность и надежность. Эти высокоскоростные и высокоточные станки позволяют легко и просто выполнять механообработку труб на месте, отличаясь оптимальным сочетанием скорости и крутящего момента.

ЗАПРОСИТЬ КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ ДОСТУПНО ДЛЯ АРЕНДЫ

Модель

Рабочий диапазон

Радиальный зазор инструмента

Ход

Электропитание

Скорость

PB6

1,7 дюйма ВНУТР. ДИАМ. — 7 дюймов ВНЕШ. ДИАМ. (ВНУТР. ДИАМ. 43,2 — ВНЕШ. ДИАМ. 177,8 мм)

7 дюймов (177,8 мм)

3,0 дюйма (76,2 мм)

Пневмопривод (3,0 лс/2,2 кВт), электропривод (2,5 лс/1,9 кВт) или гидравлический привод (4,9 лс/3,4 кВт)

0–40 об/мин, 0–52 об/мин, 0–40 об/мин

PB8

2 дюйма ВНУТР. ДИАМ. — 8,625 дюйм. ВНЕШ. ДИАМ. (ВНУТР. ДИАМ. 50,8 — ВНЕШ. ДИАМ. 219,1 мм)

9 дюймов (228,6 мм)

3,5 дюйма (88,9 мм)

Пневмопривод (3,0 лс/2,2 кВт), электропривод (2,5 лс/1,9 кВт) или гидравлический привод (5,36 лс/4,0 кВт)

0–22 об/мин, 0–37 об/мин, 0–40 об/мин

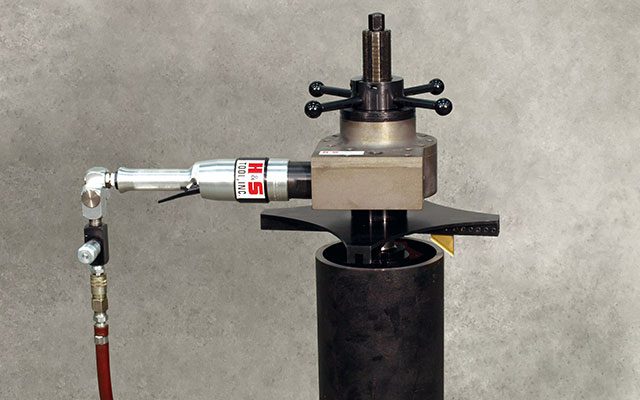

PB12

3 дюйма ВНУТР. ДИАМ. — 14 дюймов ВНЕШ. ДИАМ. (ВНУТР. ДИАМ. 76,2 — ВНЕШ. ДИАМ. 355,6 мм)

14 дюймов (355,6 мм)

4,5 дюйма (114,3 мм)

Пневмопривод (3,0 лс/2,2 кВт), электропривод (2,5 лс/1,9 кВт) или гидравлический привод (5,36 лс/4,0 кВт)

0–18 об/мин, 0–32 об/мин, 0–40 об/мин

МОЩНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ
Пневматический двигатель 3 лс с мощными шестернями подает необходимую скорость и крутящий момент для быстрой резки толстостенных труб из углеродистой, хромомолибденовой или нержавеющей стали.

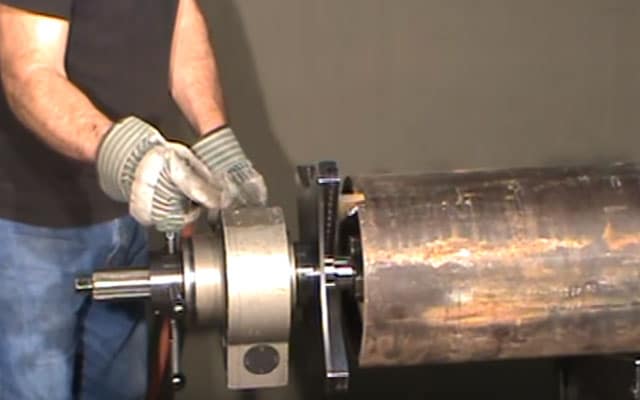

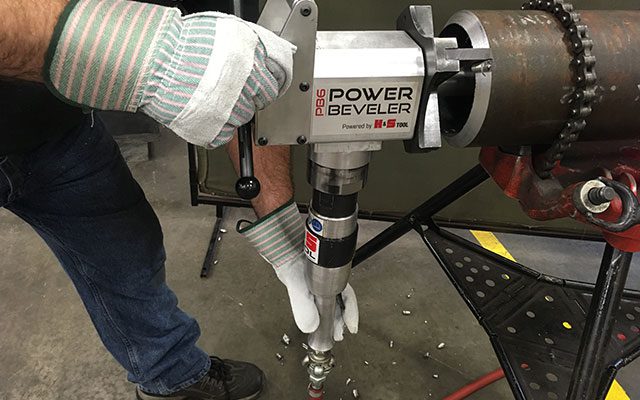

Безмоментная работа позволяет оператору фиксировать станок прямо на трубе и легко подавать его без необходимости использовать дополнительные приспособления ограничения крутящего момента.

Мощные конусные роликовые подшипники гарантируют высокую надежность и плавность работы.

УНИВЕРСАЛЬНОСТЬ
Мы предлагаем 3 модели с разными размерами, предназначенные для скашивания кромок на трубах 6, 8 и 12 дюймов (152,4, 203,2  или 304,8 мм).

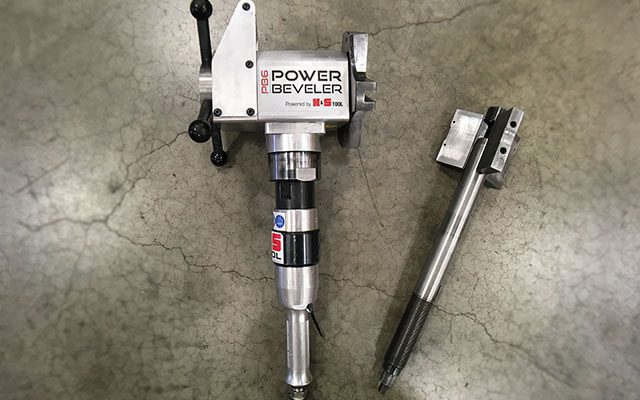

Быстросменная оправка легко снимается с силового блока, уменьшая общий вес станка.

Универсальный держатель инструмента предназначен для установки различных инструментов и позволяет выполнять одновременно до трех операций.

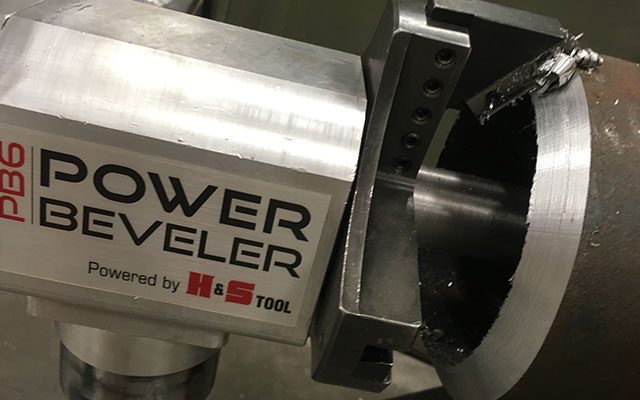

Разнообразие дополнительных инструментов из быстрорежущей стали с индексируемой пластиной позволяет выполнять скашивание кромок, развальцевание и J-образную разделку труб.

Возможность установки электро-, пневмо- или гидравлического двигателя позволяет использовать станок где угодно.

НАДЕЖНОСТЬ
Самоцентрирующаяся 3-х опорная клиновая система позволяет центрировать инструмент на трубе и получать необходимую точность обработки.

Компоненты из легкого алюминиевого сплава обеспечивают удобство в обращении.

Удобная рукоятка подачи с прецизионным градуированным кольцом обеспечивает простую и точную подачу инструмента на необходимую глубину.

Интегрированная клиновая система позволяет выполнять быструю замену удлинителей опор.

Стандартные установочные винты обеспечивают простую установку вставных резцов без необходимости контакта с инструментом для вынимания режущего полотна.

Коррозионностойкое покрытие внешних компонентов предотвращает атмосферное старение поверхностей станка.

Для стран ЕС и других стран, в которых такой сертификат требуется, имеется сертификат CE.
